حتما کسانی که به علم الکترونیک و رباتیک علاقه دارند اسم مدار چپ گرد راست گرد به گوششون خورده است. همانطور که از اسم این مدار مشخص است
برای روشن کردن موتور های DC در دو جهت مختلف می باشد. این مدار به نام های دیگری از جمله درایور (راه انداز) موتور نیز شناخته می شود.
برای ساخت یک مدار درایور موتور می توان از چهار عدد کلید ساده استفاده کرد ، مثل تصویر پایین.
ولی برای اینکه بتوان سرعت و تعداد دور موتور را کنترل کرد باید از ترانزیستور استفاده کرد. در این پروژه با استفاده از ترانزیستور NPN یک ماژول درایور موتور سازگار با ماژول آردوینو ساختم.
همانطور که در مدار بالا می بینید در این مدار از کلید استفاده نکردم بلکه ورودی مدار مستقیما به خروجی آردوینو یا میکرو کنترلر متصل می شود بنابراین اندازه ی این ماژول بسیار کوچک می باشد.

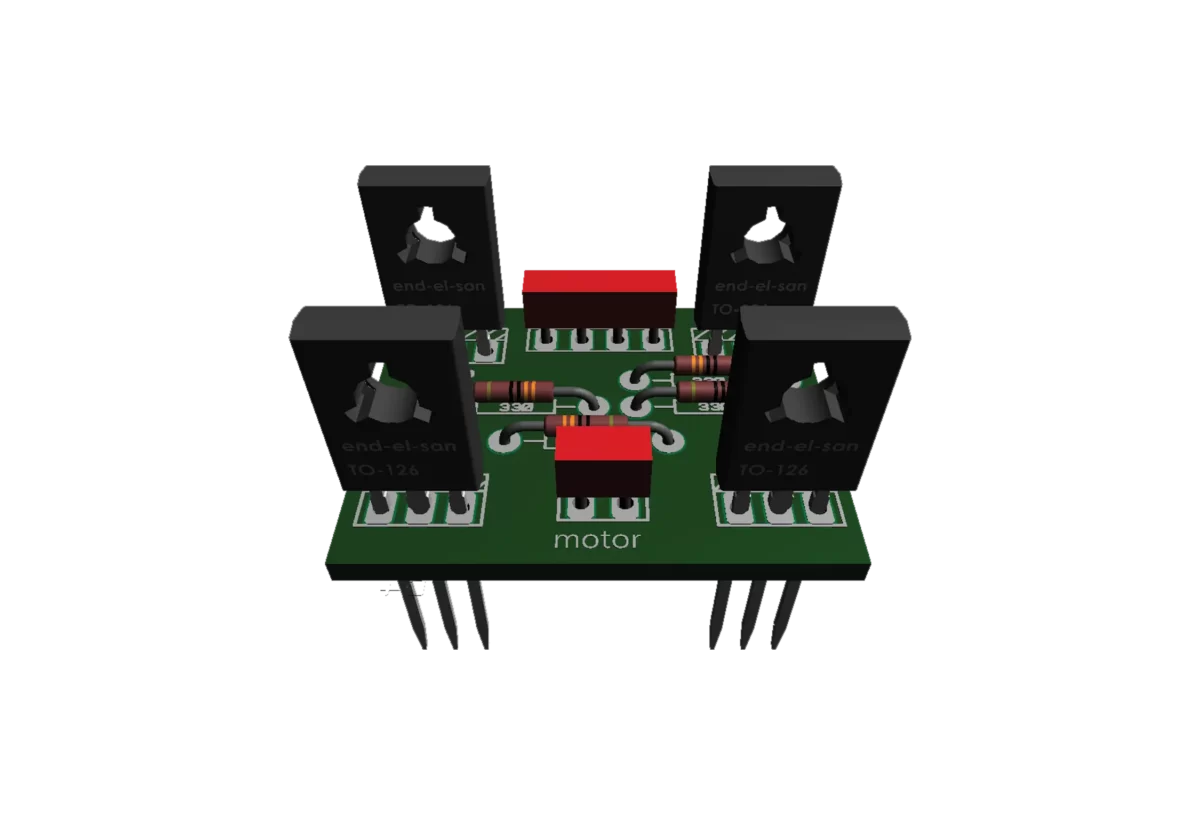

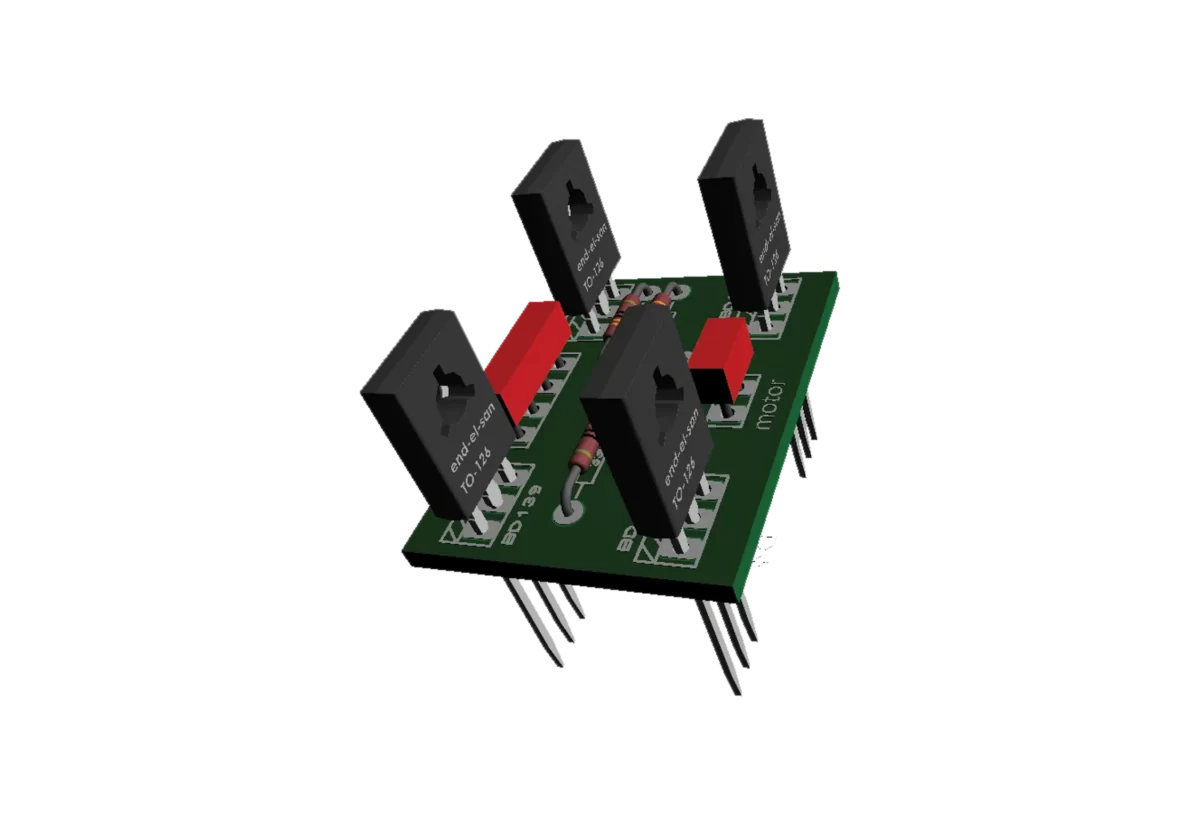

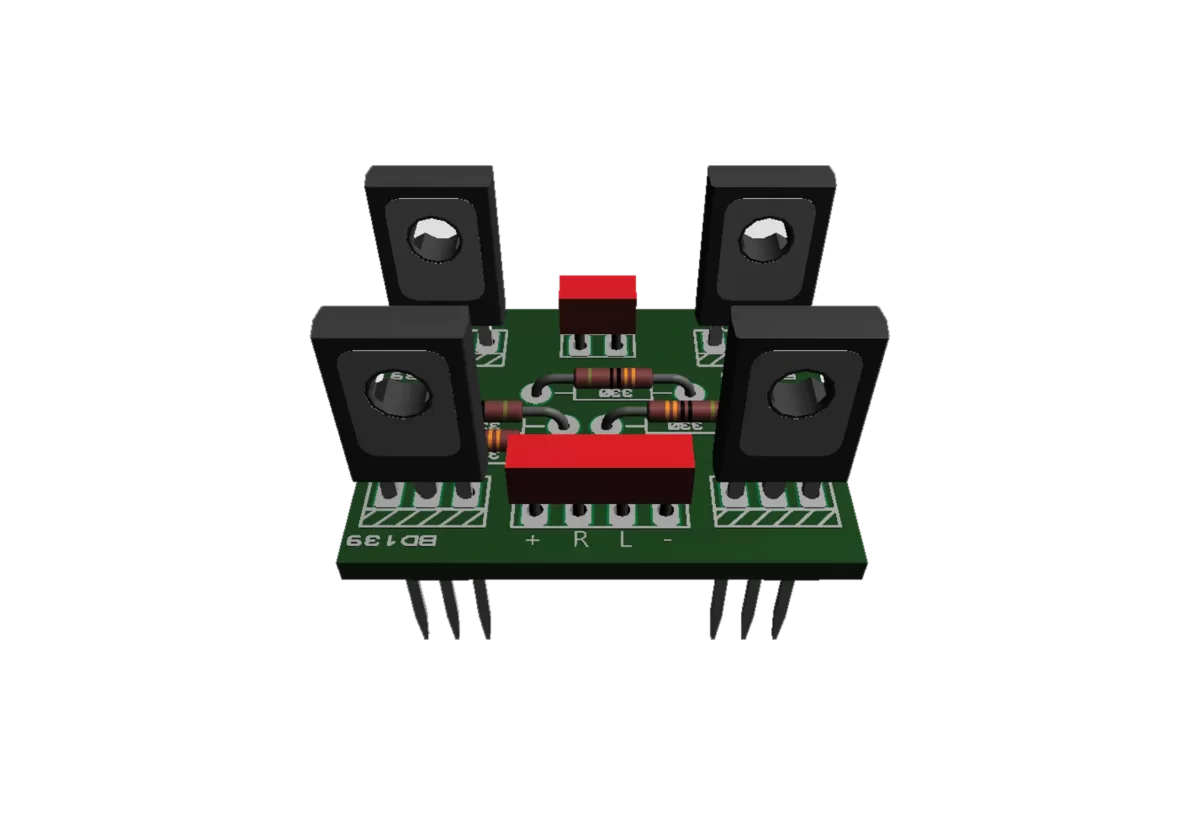

در مدار راه انداز موتور همانطور که گفته شد از ترانزیستور NPN استفاده کردم و همانطور که در تصویر بالا می بینید از BD139 استفاده کردم ولی اگر می خواهید
از این ماژول برای راه اندازی موتور با توان بیشتر استفاده کنید باید ترانزیستور را تغییر دهید.
ترانزیستور هایی که می توانید بجای BD139 قرار دهید
13003
13005
13007
فقط به این نکته توجه کنید که پایه های ترانزیستور 1300X دقیقا برعکس ترانزیستور BD139 می باشد.
در این ماژول از قطعات DIP و SMD استفاده کردم.
حداقل ولتاژ این ماژول 5 ولت و حداکثر 12 ولت 1 آمپر می باشد.
پس از خرید فایل این پروژه می توانید به صورت نامحدود از این محصول استفاده کنید(حتی بعد از بروزرسانی)
فایل این پروژه با فرمت زیپ می باشد که پس از دانلود اگر فرمت فایل تغییر کرده بود پسوند آن را به ZIP. تغییر دهید
ولتاژ کار : | 5 الی 12 ولت |
---|---|
جریان مصرفی : | حداکثر 500 میلی آمپر |
اندازه برد : | 23 * 29 میلی متر |
نوع ترانزیستور : | NPN |
PCB : | دارد |
راهنمای ساخت : | دارد |
فرمت فایل : | زیپ |
حجم فایل : | 1.9 مگابایت |
