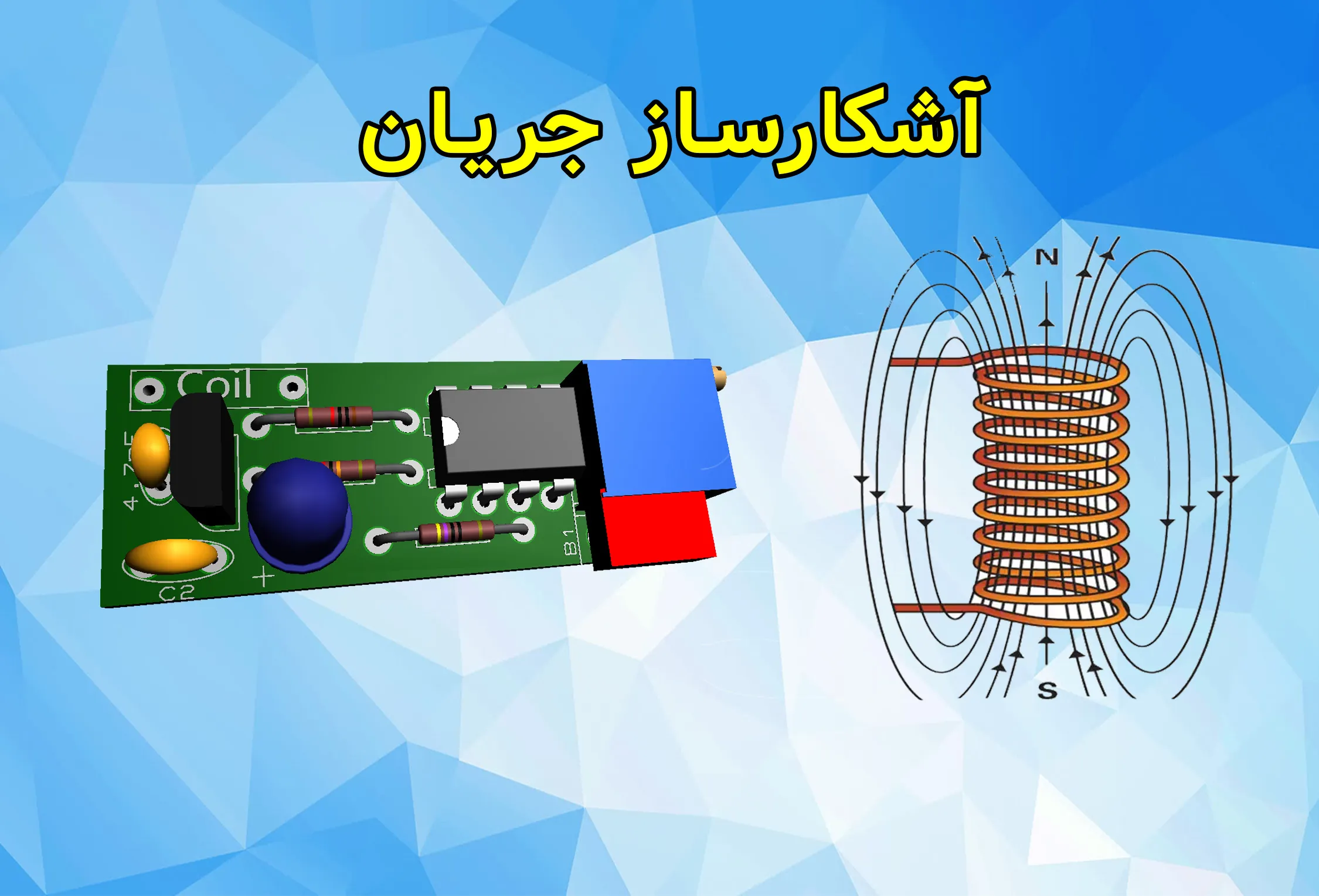

پروژه آشکار ساز جریان DC که با آی سی 555 ساخته شده برای شناسایی جریان تولید شده در مدارات الکترونیکی ، ترانس ها و… می باشد.
این مدار با ولتاژ 4.5 ولت شروع بکار می کند و از طریق سیم پیچی که دارد شار تولید شده توسط ترانس ها و جریان های عبوری از مدارات الکترونیکی را شناسایی شده
و این سیگنال در یک مرحله از طریق ترانزیستوری که در بایاس فیدبک کلکتور هست تقویت شده و بعد به پایه ورودی آی سی 555 اعمال می شود. در این حالت LED روشن می شود.
در این مدار یک پتانسیومتر قرار دادم که با چرخوندنش می تونید حساسیت سیم پیچ رو نسبت به امواج تولید شده رو افزایش بدید.
👇جهت دیدن فیلم نحوه عملکرد این مدار رو تصویر زیر کلیک کنید👇
محتوای این فایل شامل :
فایل پروتئوس
شماتیک ، PCB
پروژه در فرمت PDF
و نکاتی درباره ساخت و تنظیم مدار برایتان ارسال می شود.
پس از خرید فایل این پروژه می توانید به صورت نامحدود از این محصول استفاده کنید(حتی بعد از بروزرسانی)
فایل این پروژه با فرمت زیپ می باشد که پس از دانلود اگر فرمت فایل تغییر کرده بود پسوند آن را به ZIP. تغییر دهید
ولتاژکار | 5 ولت |
---|---|
جریان | 100 میلی آمپر |
فاصله شناسایی | 1 الی 20 سانتی متر |
PCB | دارد |
دفترچه راهنما | دارد |
حجم فایل : | 253 کیلو بایت |
