دانلود پروژه آمپلی فایر اسپیکر میکرولب 2 ایکس آر

توضیحات

دانلود پروژه آمپلی فایر اسپیکر میکرولب 2 ایکس آر | Microlab 2XR 🎧🔧

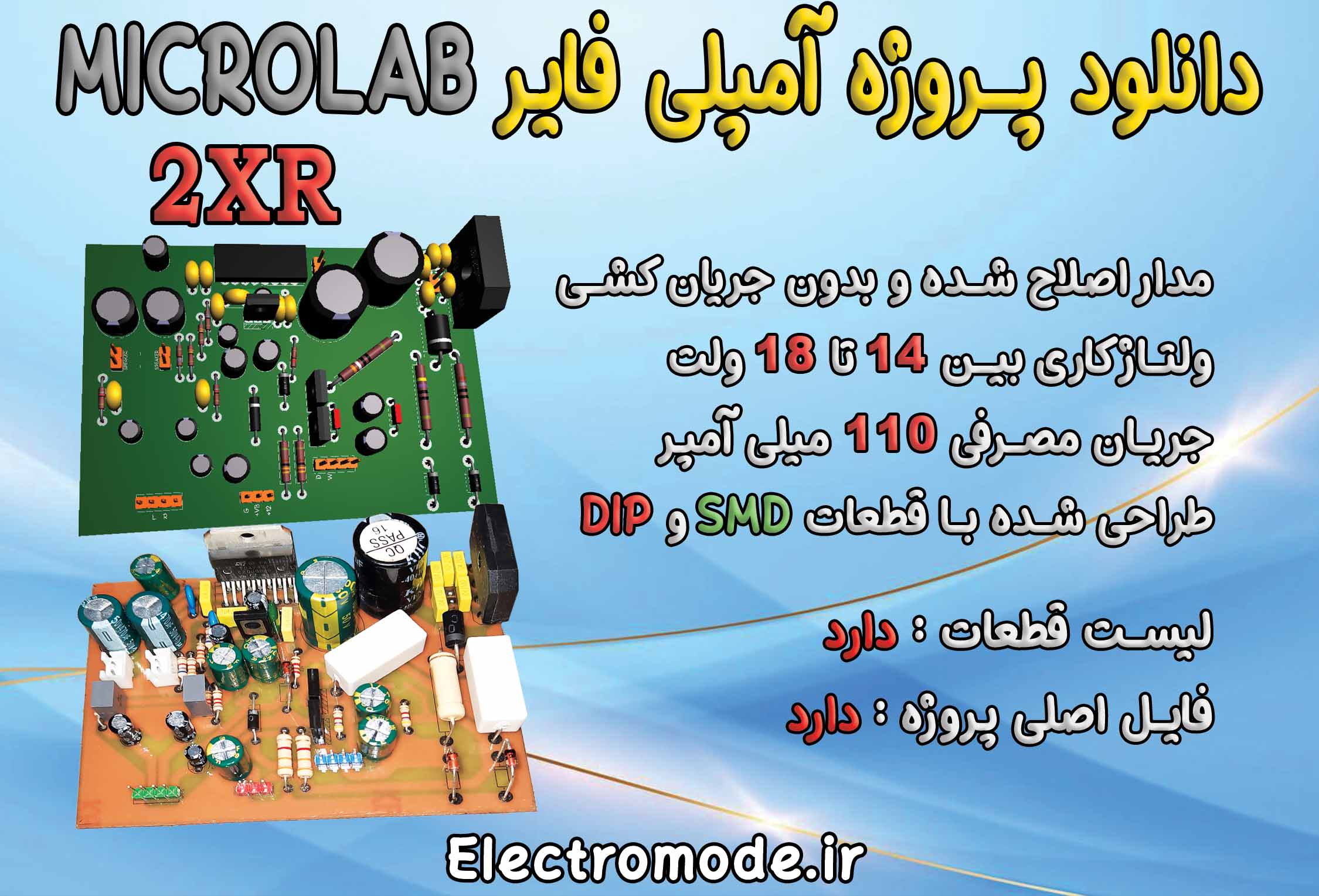

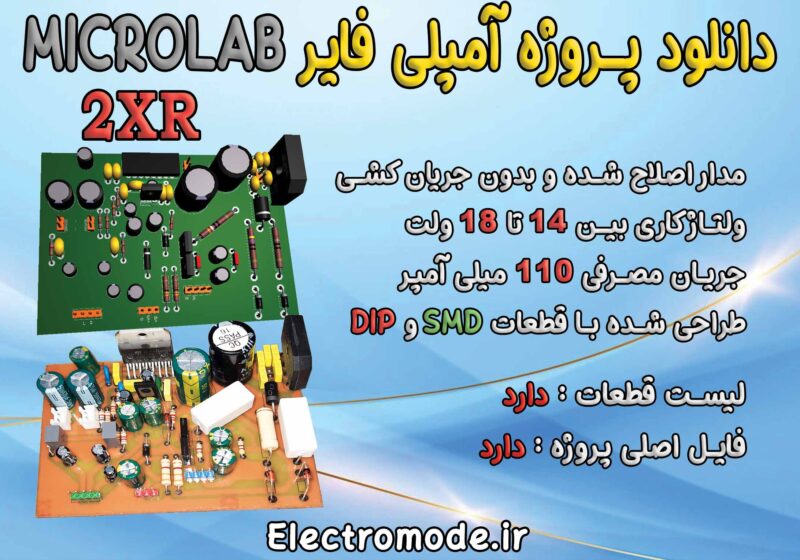

در این پروژه، مدار اسپیکر میکرولب مدل 2 ایکس آر رو باز طراحی کردم و یکی از بزرگترین مشکلات این مدل از اسپیکر (جریان کشی بیش از حد در قسمت تغذیه) رو برطرف کردم.در حال حاضر جریان مصرفی کل مدار 110 میلی آمپر هست در صورتی که تا قبل از این که مدارش رو دوباره طراحی کنم مقدار جریان مصرفی دستگاه به بیشتر از 155 میلی آمپر میرسید که باعث داغ کردن قطعات مثل مقاومت ها و دیود های زنر میشد که با انجام اصلاحاتی در مدار این مشکل رو بکلی برطرف کردم.

در این اسپیکر میکرولب از ای سی TDA7377 استفاده شده که قابلیت رفتن به حالت استند بای و امکان عیب شناسی ( diagnostics ) رو داره.

اگر در حوزه الکترونیک فعالیت می‌کنی، دانشجو هستی یا به طراحی مدارهای صوتی علاقه‌مند هستی، این پروژه دقیقاً برای تو ساخته شده!

این پروژه چه کاربردهایی دارد؟ 🔍

• جایگزینی راحت با برد معیوب اسپیکر Microlab 2XR

• استفاده به‌عنوان پروژه دانشجویی یا تحقیقاتی

• یادگیری و تحلیل حرفه‌ای مدارهای تقویت‌کننده صوتی

• ساخت نمونه مشابه آمپلی‌فایر با کیفیت بالا 🔊

• عیب‌یابی، تست و بررسی اجزای صوتی مختلف

محتویات داخل فایل پروژه آمپلی فایر اسپیکر میکرولب 📂

• شماتیک کامل و دقیق مدار آمپلی‌فایر

• لیست قطعات (BOM) همراه با مشخصات ✔️

• شماتیک و تصاویر راهنمای مونتاژ قطعات SMD

• فایل آماده چاپ

• راهنمای ساخت

چرا پروژه آمپلی فایر اسپیکر میکرولب ارزش دانلود دارد؟ ⭐

• صرفه‌جویی در هزینه و زمان طراحی و ساخت یا تعمیر مدارات مشابه اسپیکر میکرولب

• مناسب برای افراد مبتدی تا حرفه‌ای

• قابل استفاده برای ساخت آمپلی‌فایر خانگی با کیفیت عالی

• استفاده از قطعات قدرتمند (مقاومت ها آجری و دیود ها 2 الی 5 وات و پل دیود آمپر بالا)
