پروژه ردیاب مدل پین پوینتر با هسته فریت

پین پوینتر ها در واقع برای شناسایی مکان دقیق جسم فلزی پنهان شده هستند به عنوان مثال :

گیت های بازرسی فرودگاه ، ورودی مکان های نظامی ، ایست بازرسی ها و … از این وسیله استفاده می کنن ولی استفاده های دیگری هم از این وسیله می شود برای مثال:

کسانی که نصاب کابینت و یا دوربین مداربسته هستند برای سوراخ کردن دیوار مطمئن نیستند که پشت اون دیوار ، تیرآهن یا میله گرد و یا لوله آب و گاز وجود دارد یا نه؟

بنابراین با داشتن یک دستگاه پین پوینتر می توانید اجسام فلزی را که در محدودِ سنسور دستگاه وجود دارند را شناسایی کنید ولی با توجه به افزایش قیمت قطعات

الکترونیکی و تورم ایجاد شده در کشور ، وارد کردن این دستگاه بصرفه نیست بنابراین با خرید این محصول می تونید خیلی راحت اجسام فلزی پنهان رو شناسایی کنید

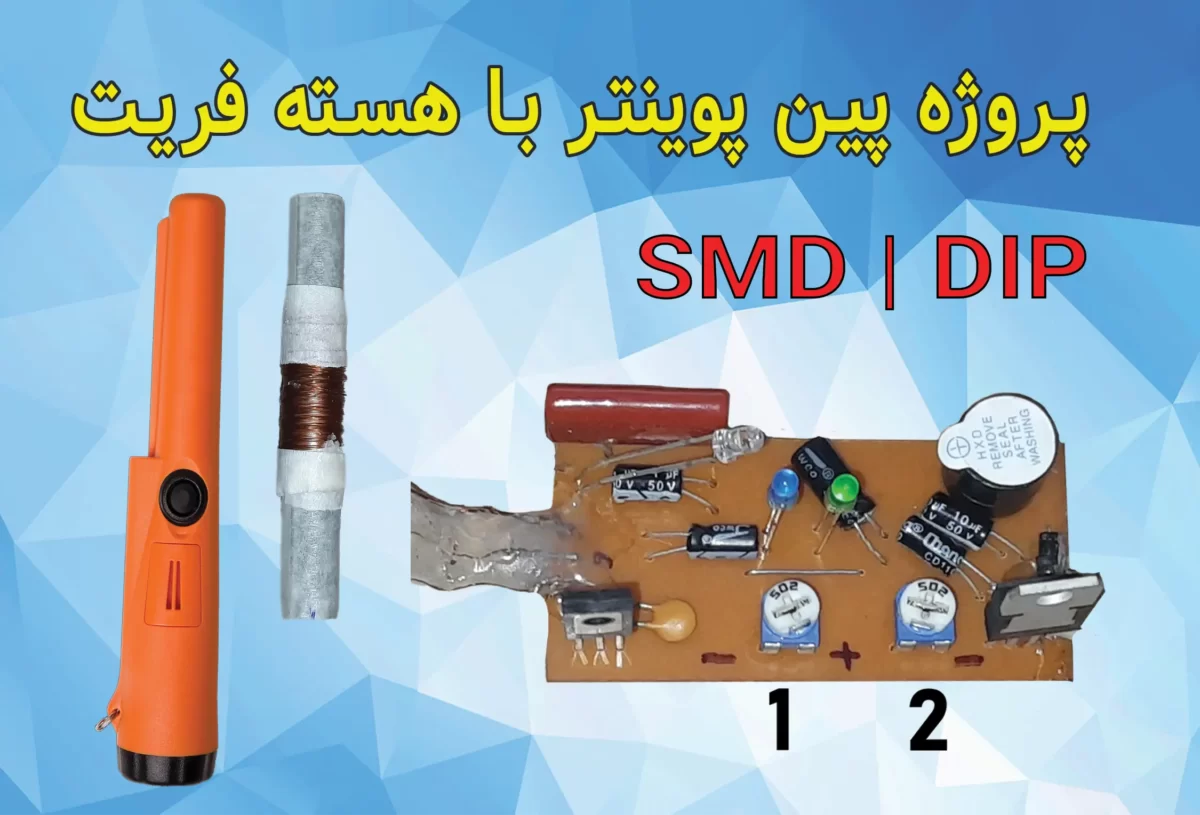

در این پروژه یک مدار پین پوینتر با هسته فریت ساختم

عمق کاوش این مدار در حالت تنظیم 10 سانتی متر می باشد ولی با توجه به پایداری نسبی ، دقت کاوش این مدار نسبت به فلزات ریز بسیار زیاد هست

منظور از پایداری نسبی یعنی بعد از تنظیم کردن مدار ، بعد از گذشت مدت زمانی در خروجی تغییر وضعیت ایجاد می شود.

این ناپایداری در اکثر مدارات و دستگاه های ارزان قیمت دیده می شود

از بازر و ال ای دی برای نمایش وجود فلزات استفاده کردم

ولتاژ مورد نیاز برای این مدار 9 ولت می باشد.

این پروژه همراه با قاب می باشد.

👇جهت دیدن عملکرد پروژه ردیاب پین پوینتر روی عکس زیر کلیک (لمس) کنید.

از اون جایی که قابلیت تفکیک فلزات باعث کاهش عمق کاوش می شود بنابراین این مدار قابلیت تفکیک فلزات رو ندارد.

مدت زمان ارسال این محصول بین 3 الی 10 روز کاری می باشد.

در صورت خرید پروژه دانلودی این مدار👇

محتویات این فایل شامل:

• شماتیک دستگاه پین پوینتر
• PCB نرم افزار پروتئوس
• آموزش چاپ PCB
• کتابچه جامع مراحل گام به گام ساخت

با مطالعه دفترچه راهنما ، به صورت کامل آموزش ساخت و کار با این دستگاه را یاد خواهید گرفت.

که پس از خرید ، محصول در اختیار شما عزیزان و مشتریان گرامی قرار خواهد گرفت

پس از خرید فایل این پروژه می توانید به صورت نامحدود از این محصول استفاده کنید (حتی بعد از بروزرسانی)

فایل این پروژه با فرمت زیپ می باشد که پس از دانلود اگر فرمت فایل تغییر کرده بود پسوند آن را به ZIP. تغییر دهید
