توضیحات

تستر آی سی ها و اپتوکوپلر در دو پکیج SMD و DIP

در این پروژه سه نمونه مدار آزمایش آی سی ها و اپتوکوپلر رو در دو پکیج SMD و DIP ساختم.

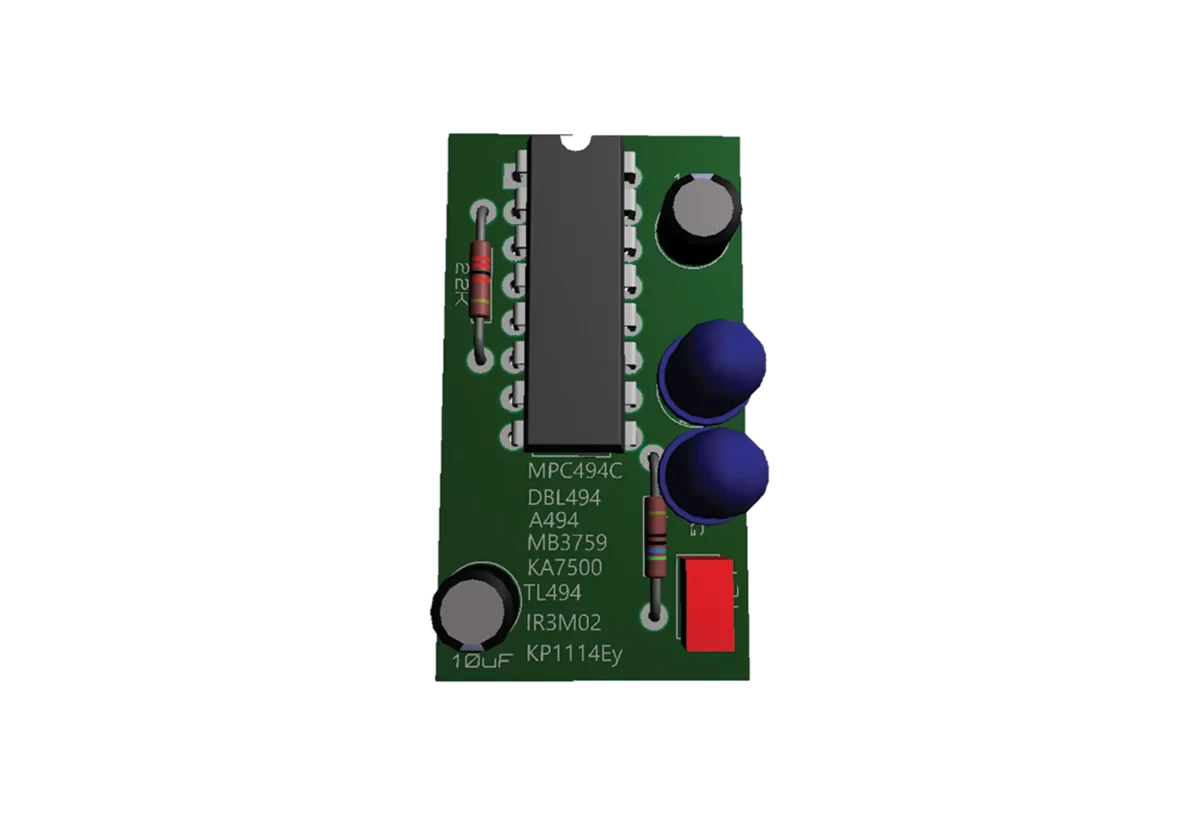

آی سی ها در مدار اول شامل:

MPC494C
DBL494
A494
MB3759
KA7500
TL494
IR3M02
KP1114Ey

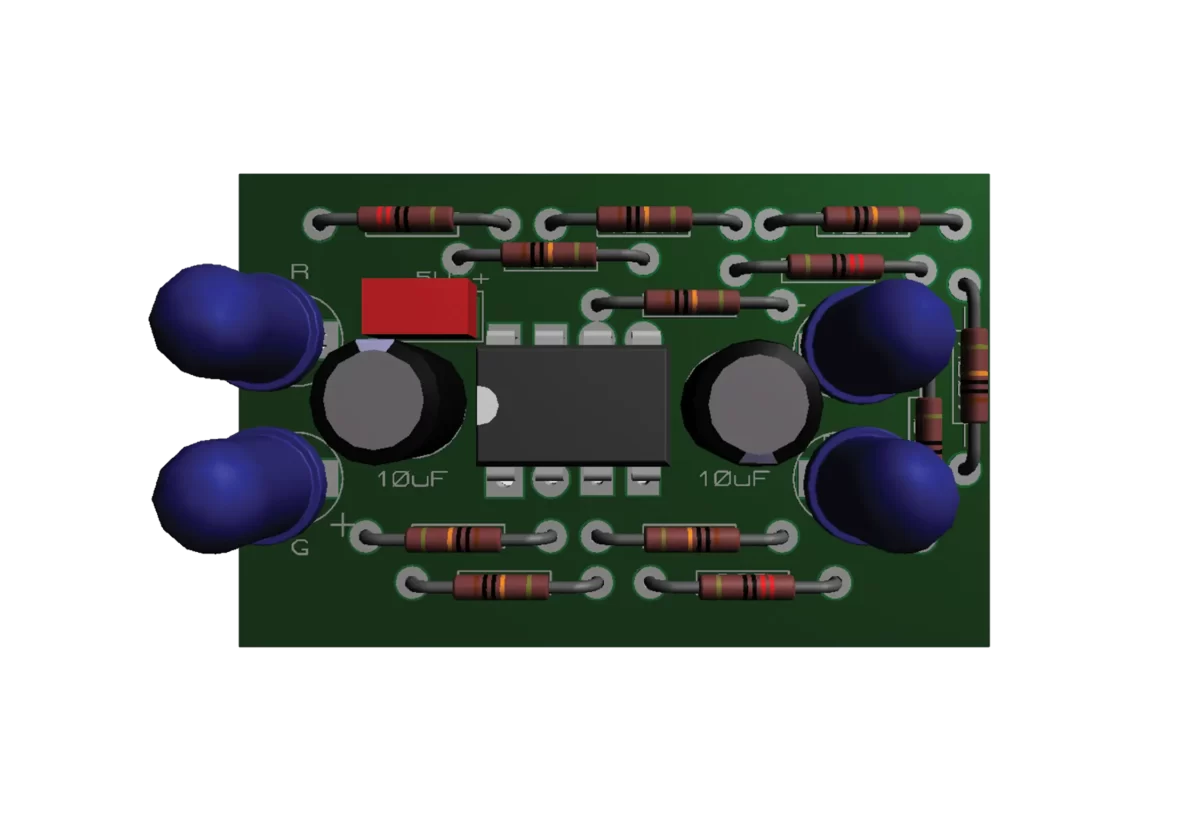

در مدار دوم شامل :

LM358

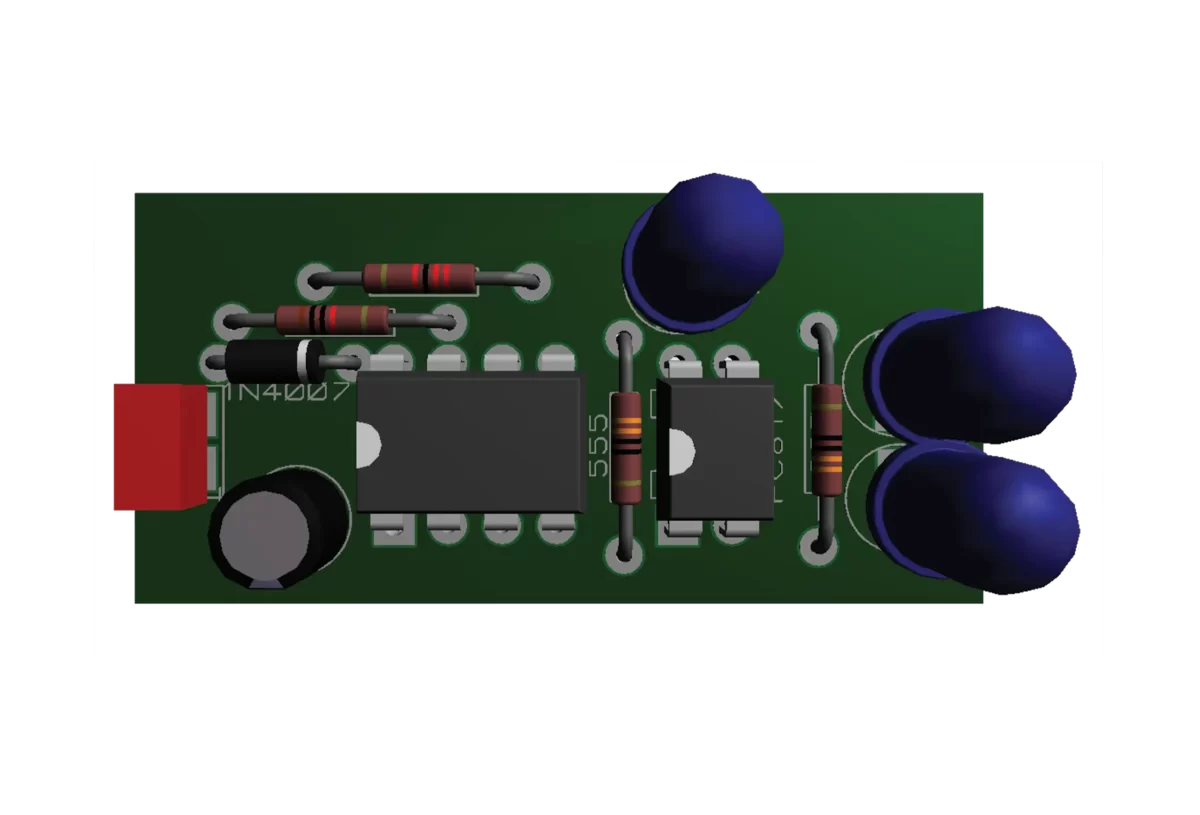

و در مدار سوم شامل :

آی سی 555 و اپتوکوپلر 817 می باشد.

همونطور که گفتم تستر آی سی ها و اپتوکوپلر از دو پکیج SMD و DIP استفاده شده یعنی شما می تونید از قطعات گفته شده در هر پکیجی تست سلامت بگیرید

عملکرد مدارات بصورت پالسی می باشد. بنابراین با کمی تغییر در مقدار مقاومت ها و ظرفیت خازن ها می تونید فرکانس مدار را کم یا زیاد کنید.

ولی در کل نیازی به این کار نیست.

محتویات این فایل زیپ شامل:

PCB طراحی شده با نرم افزار پروتئوس

فایل اصلی پروژه پروتئوس

فایل های آماده PCB

دیتاشیت قطعات

پس از خرید فایل این پروژه می توانید به صورت نامحدود از این محصول استفاده کنید (حتی بعد از بروزرسانی)

فایل این پروژه با فرمت زیپ می باشد که پس از دانلود اگر فرمت فایل تغییر کرده بود پسوند آن را به ZIP. تغییر دهید
