پروژه رقص نور دایره ای + مدار و PCB
۶۰,۰۰۰تومان
ولتاژ کار : |
از 4.5 ولت تا 9 ولت |
---|---|
جریان مصرفی : |
کمتر از 100 میلی آمپر |
آی سی ها : |
555 و 4017 |
تعداد LED ها : |
10 عدد |
اندازه برد : |
5 سانتی متر |
PCB : |
دارد |
راهنما ساخت : |
دارد |
حجم فایل : |
320 کیلو بایت |
شناسه محصول:
DL-2878
دسته: پروژه های دانلودی
برچسب: اتومات, light, پروتئوس, پروژه الکترونیک, پروژه دانلودی, پروژه نور درمانی, پروژه های مبتدی, تستر ال ای دی, دانلود پروژه, طراحی PCB, نور درمانی
گزارش تخلف
توضیحات
توضیحات
پروژه رقص نور دایره ای + مدار و PCB

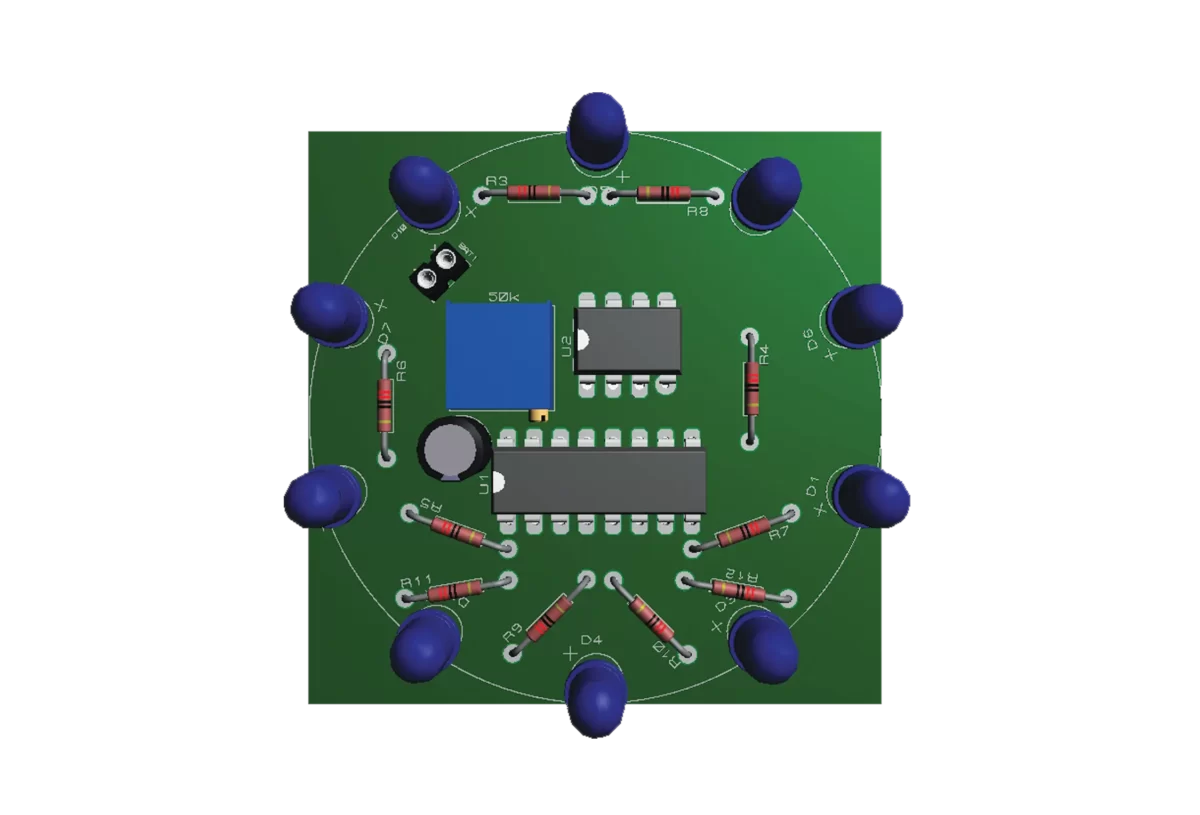

در این پروژه یک مدار رقص نور با آی سی 555 و 4017 ساختم که به صورت دایره وار روی برد مربعی قرار دارد.
کاربرد این نوع مدارات بیشتر برای تزئین می باشد. در این مدار از ال ای دی استفاده کردم ولی اگر قصد دارید با این مدار لامپ های رشته ای را روشن و خاموش کنید
باید از ماژول رله یا ترایاک استفاده کنید.
قطعات استفاده شده در این پروژه شامل :
- مقاومت 10 کیلو (پکیج (SMD:1206))
- مقاومت 220 اهم پکیج DIP
- آی سی 555 و 4017
- پتانسیومتر 10 کیلو یا بیشتر
- خازن 2.2 میکرو فاراد یا بیشتر
- پین هدر دوتایی
- باتری 9 ولت
ولتاژ کار پروژه رقص نور دایره ای بین 4.5 تا 9 ولت هست و برای افزایش ولتاژ کار مدار فقط کافیست مقاومت های بین آی سی و ال ای دی ها را افزایش داد.
پس از انتخاب محصول و پرداخت هزینه آن بلافاصله لینک دانلود برای تان نمایش داده خواهد شد
پس از خرید فایل این پروژه می توانید به صورت نامحدود از این محصول استفاده کنید(حتی بعد از بروزرسانی)
فایل این پروژه با فرمت زیپ می باشد که پس از دانلود اگر فرمت فایل تغییر کرده بود پسوند آن را به ZIP. تغییر دهید
