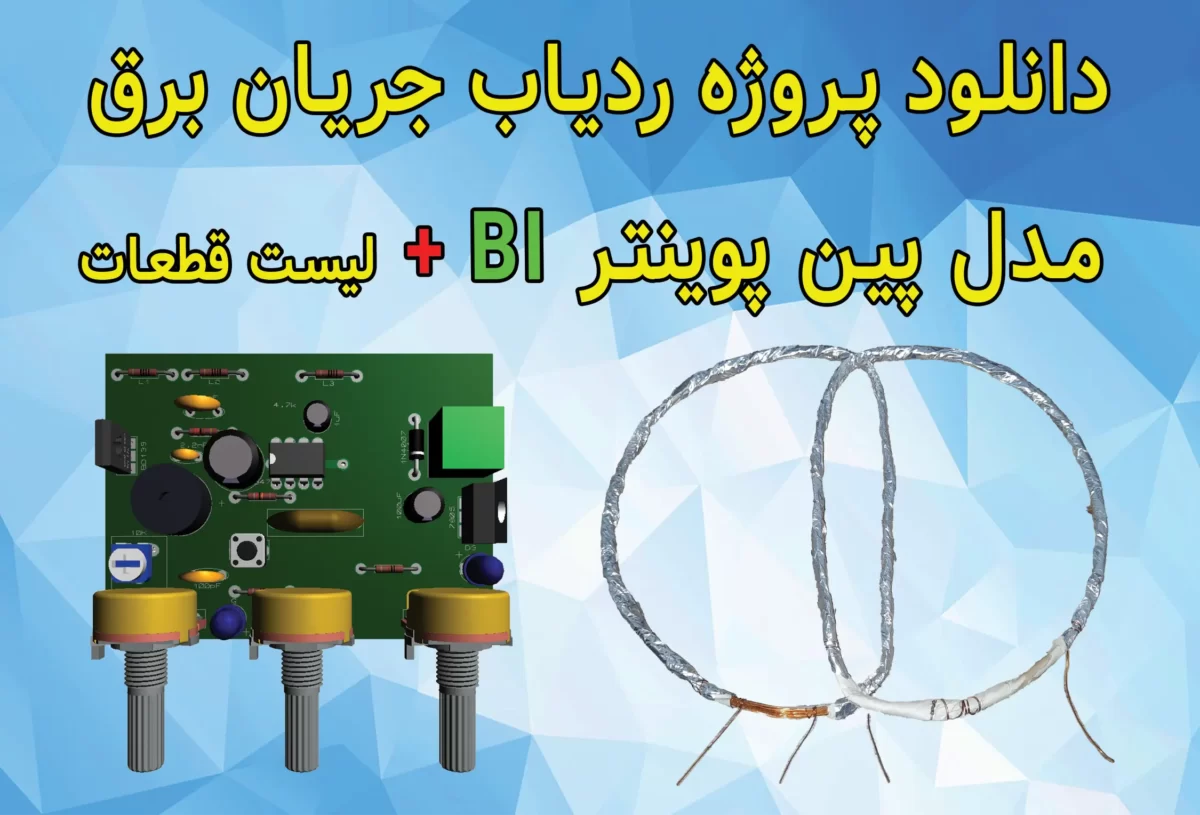

دانلود پروژه ردیاب جریان برق مدل پین پوینتر

دستگاه ردیاب جریان برق

در پروژه ها و محصولات قبلی در سایت الکترومد ، ردیاب های پین پوینتر با هسته هوا (که با یک سیم پیچ ساخته می شد) و

هسته فریت رو معرفی کردم.

عمق کاوش مدارات پین پوینتر پی آی تا 30 سانت(فلز 10*10) و عمق کاوش پین پوینتر با هسته فریت کمتر از 10 سانتی متر

هست (فلز 5*5).

ولی این محصول یک پین پوینتر هست که با دو سیم پیچ که با هسته هوا سیم پیچی کردم. در این حالت عمق کاوش به شدت

افزایش پیدا می کند.

عمق کاوش دستگاه ردیاب جریان برق ، با توجه به لوپ 20 سانتی متری که دارد می تواند یک فلز 50*50 را در فاصله 50 سانتی شناسایی

کند.

بطور کلی برای پیدا کردن فلزاتی مانند لوله گاز ، لوله های فلزی آب و یا پیدا کردن کابل برق در عمق دیوار ، این دستگاه می تواند

به شما کمک کند.

دستگاه ردیاب جریان برق حساسیت زیادی نسبت به جریان های DC و AC دارد بنابراین برای تنظیم این دستگاه باید در محیطی باشید که فاقد

جریان الکتریکی باشد.



عملکرد:

دستگاه ردیاب دابل دی به این صورت هست که یکی از دو سیم پیچ به عنوان فرستنده و سیم پیچ دیگر به عنوان گیرنده هست که از

یک نقطه خاص با هم اشتراک دارند.

دستگاه ردیاب دابل دی

برای ساخت سیم پیچ این پروژه می توانید از هر نوع سیمی و با هر سطح مقطعی برای این مدار لوپ بسازید.

این دستگاه توسط یک عدد پتانسیومتر و سه عدد ولوم تنظیم می شود.

پتانسیومتر و ولوم سمت چپ و راست برای تنظیم اولیه دستگاه و ولوم وسط برای تنظیم نهایی دستگاه می باشد.

دستگاه ردیاب جریان برق

برای دیدن تست اولیه این پروژه روی تصویر زیر کلیک کنید👇

دیدن فیلم | دیدن ویدئو | جهت دیدن فیلم روی تصویر کلیک کنید.

جهت دیدن آموزش ساخت و نحوه عملکرد دستگاه ردیاب جریان برق روی تصویر زیر کلیک یا لمس کنید 👇

دیدن فیلم | دیدن ویدئو | جهت دیدن فیلم روی تصویر کلیک کنید.

محتویات این فایل زیپ شامل:

شماتیک دستگاه پین پوینتر

PCB نرم افزار پروتئوس

فایل های PCB

آموزش چاپ PCB

لیست کامل قطعات

که پس از خرید ، محصول در اختیار شما عزیزان و مشتریان گرامی قرار خواهد گرفت

پس از خرید فایل این پروژه می توانید به صورت نامحدود از این محصول استفاده کنید (حتی بعد از بروزرسانی)

⚡فایل این پروژه با فرمت زیپ می باشد که پس از دانلود اگر فرمت فایل تغییر کرده بود پسوند آن را به ZIP. تغییر دهید⚡



آدرس کانال تلگرام : https://t.me/persian_creative1

آدرس کانال یوتیوب : https://www.youtube.com/persiancreative

توضیحات تکمیلی

ولتاژ کار :

5 ولت رگوله شده

میزان جریان مصرفی :

کم

اندازه لوپ :

متغیر

عمق کاوش :

تا 1 متر

راهنمای ساخت :

دارد

فایل اصلی پروژه :

دارد

PCB :

دارد

حجم فایل :

245 کیلو بایت
