پروژه ردیاب مدل پین پوینتر |پروژه آماده

در این پروژه دو نمونه مدار پین پوینتر در اختیار شما عزیزان قرار دادم

1. پین پوینتر با هسته فریت (با عمق کاوش 0 الی 15 سانت متر. بسته به اندازه جسم فلزی (تست شده))
2. پین پوینتر با هسته هوا (با عمق کاوش 0 الی 30 سانت متر. بسته به اندازه جسم فلزی (تست شده))

پین پوینتر ها در واقع برای شناسایی مکان دقیق جسم فلزی پنهان شده هستند به عنوان مثال :

گیت های بازرسی فرودگاه ، ورودی مکان های نظامی ، ایست بازرسی ها و … از این وسیله استفاده می کنن

ولی استفاده های دیگری هم از این وسیله می شود برای مثال:

کسانی که نصاب کابینت و یا دوربین مداربسته هستند برای سوراخ کردن دیوار مطمئن نیستند که پشت اون

دیوار ، تیرآهن یا میله گرد و یا حتی سیم برق وجود دارد یا نه؟ بنابراین با داشتن یک دستگاه پین پوینتر می توانید

اجسام فلزی را که در محدودِ سنسور دستگاه وجود دارند را شناسایی کنید ولی با توجه به افزایش قیمت قطعات

الکترونیکی و تورم ایجاد شده در کشور ، وارد کردن این دستگاه بصرفه نیست بنابراین با خرید این محصول می تونید

خیلی راحت اجسام فلزی پنهان رو شناسایی کنید

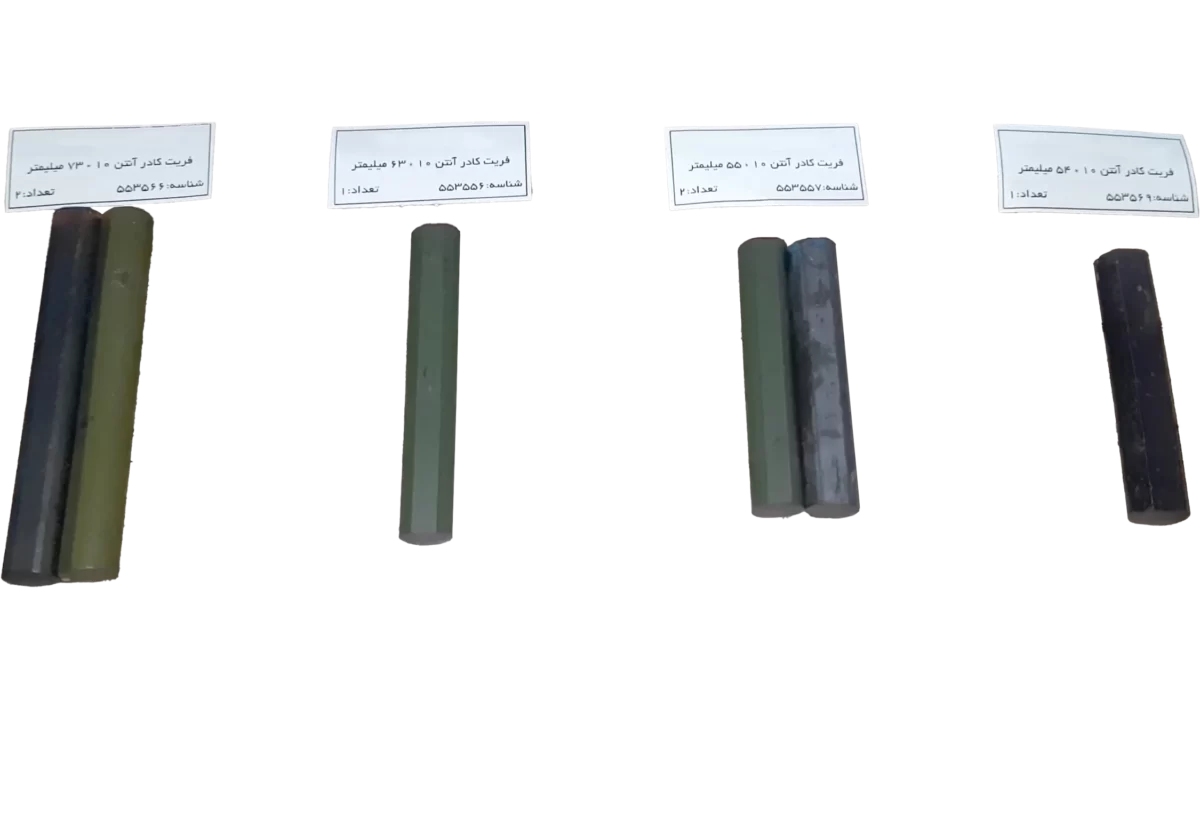

برای ساخت پین پوینتر با هسته فریت از سیم مسی لاکی و برای عایق کردن سیم پیچ هم از پارافین و رزین اپوکسی

استفاده کردم تا از نفوذ هوا بین سیم های سیم پیچ جلوگیری کند.

از بازر و ال ای دی برای نمایش وجود فلزات استفاده شده است.

ولتاژ مورد نیاز برای این مدار 9 ولت می باشد.

این پروژه فقط بصورت کیت بفروش می رسد.

از اون جایی که قابلیت تفکیک فلزات باعث کاهش عمق کاوش در این نوع مدارات می شود بنابراین این مدار قابلیت تفکیک

فلزات رو ندارد ولی با توجه به پایداری نسبی ، عمق کاوش همونطور که گفته شد از 0 تا 15 سانتی متر هست.

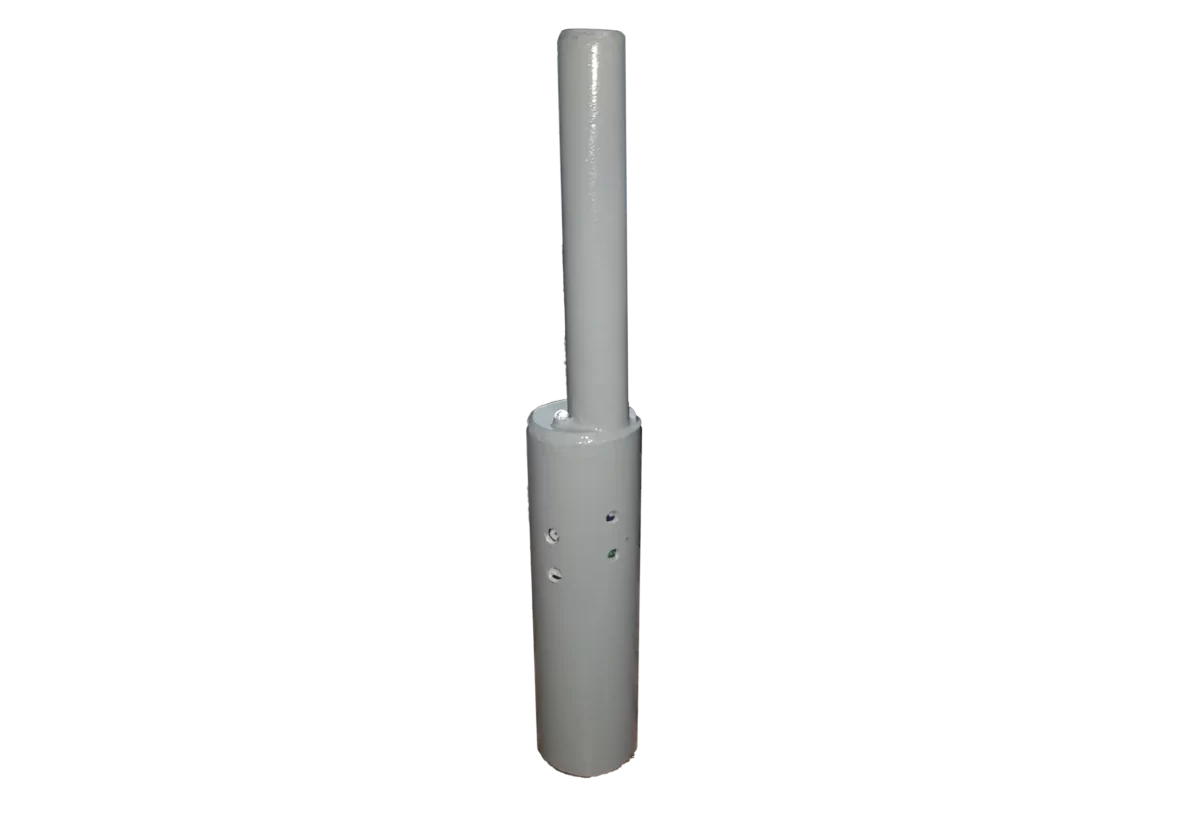

👇جهت دیدن عملکرد پروژه ردیاب پین پوینتر با هسته فریت روی عکس زیر کلیک (لمس) کنید.

برای ساخت پین پوینتر با هسته هوا از سیم مسی لاکی و برای عایق کردن سیم پیچ هم از پارافین و رزین اپوکسی استفاده

کردم تا از نفوذ هوا بین سیم های سیم پیچ جلوگیری کند و برای عایق کردن خود سیم پیچ نسبت به نویز های بیرونی از یک لایه

کاغذ و یک لایه نازک فویل آلمینیومی استفاده کردم.

از بازر و ال ای دی برای نمایش وجود فلزات در این مدار نیز استفاده شده است

ولتاژ مورد نیاز برای این مدار 9 ولت می باشد.

مدت زمان ارسال این محصول بین 3 الی 10 روز می باشد.

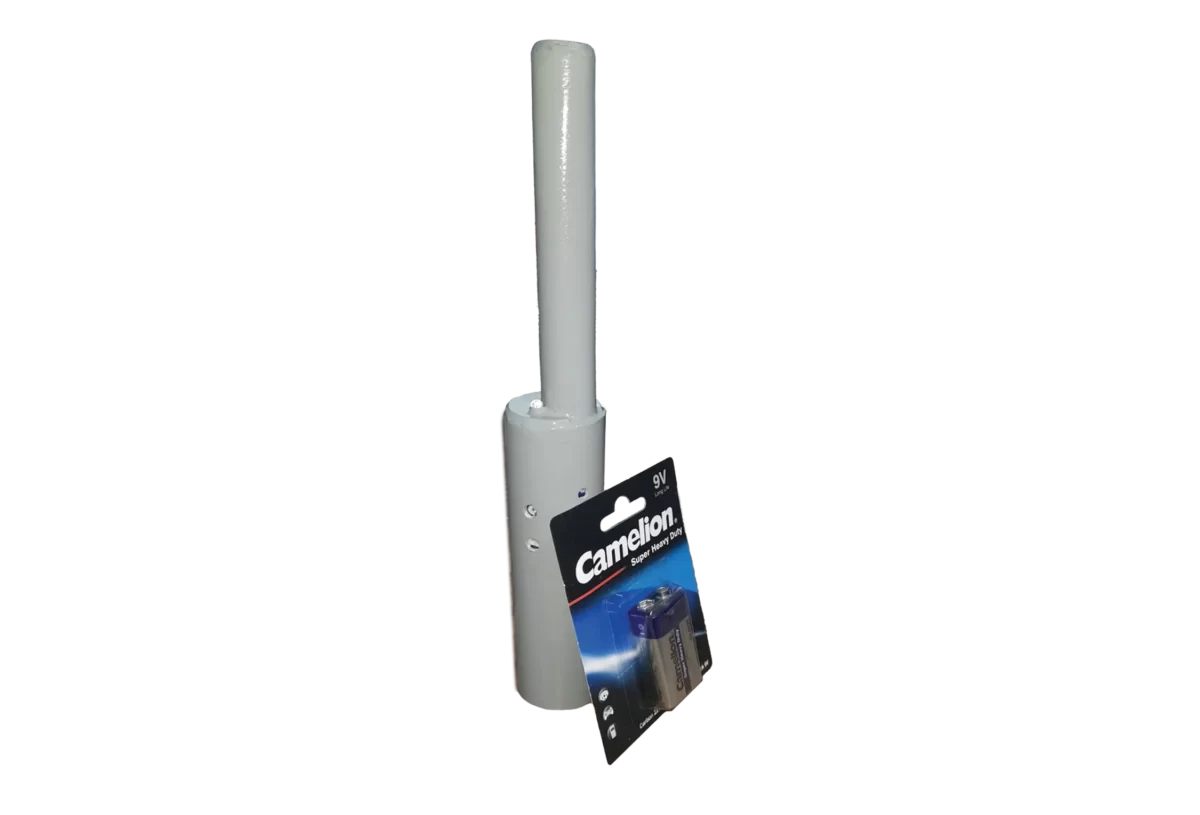

👇جهت دیدن عملکرد پروژه ردیاب پین پوینتر با هسته هوا روی عکس زیر کلیک (لمس) کنید.

در صورت خرید پروژه دانلودی این مدار👇

محتویات این فایل شامل:

• شماتیک دستگاه پین پوینتر
• PCB طراحی شده با نرم افزار پروتئوس
• فایل های آماده PCB
• آموزش چاپ PCB
• کتابچه جامع مراحل گام به گام ساخت

با مطالعه دفترچه راهنما ، به صورت کامل آموزش ساخت و کار با این دستگاه را یاد خواهید گرفت.

این کتابچه توسط گروه خلاق پارسی تهیه و تولید شده است

که پس از خرید ، محصول در اختیار شما عزیزان و مشتریان گرامی قرار خواهد گرفت

پس از انتخاب محصول و پرداخت هزینه آن بلافاصله لینک دانلود برای تان نمایش داده خواهد شد

پس از خرید فایل این پروژه می توانید به صورت نامحدود از این محصول استفاده کنید (حتی بعد از بروزرسانی)

فایل این پروژه با فرمت زیپ می باشد که پس از دانلود اگر فرمت فایل تغییر کرده بود پسوند آن را به ZIP. تغییر دهید
