پروژه کلید الکترونیکی با مادون قرمز با حافظه داخلی + مدار و PCB



در این پروژه با استفاده از مدار کلید الکترونیکی (فلیپ فلاپ) و سنسور مادون قرمز (سنسورهای IR) یک مدار کلید الکترونیکی هوشمند

با حافظه داخلی را ساختم.

در مدارات و پروژه های مختلفی از سنسورهای مادون قرمز استفاده می شود

به عنوان مثال در مدارات کنترل از راه دور مادون قرمز ، مدارات آشکارساز حرکت و

یا پروژه های رباتیک مانند ربات های مسیریاب و… از این سنسورها استفاده می شود.

اشنایی با سنسورهای فرستنده و گیرنده مادون قرمز IR :

سنسورهای مادون قرمز یا IR در دو نوع فرستنده مادون قرمز و یک گیرنده مادون قرمز (فوتو دیود) تشکیل می شوند

که اساس کار انها به این صورت می باشد که سنسور فرستنده نور مادون قرمز را منتشر می کند و در صورت نزدیک شدن یک جسم

به سنسور فرستنده ، نور فرستنده از طریق آن جسم به سنسور گیرنده منعکس می شود و در نتیجه مقاومت گیرنده با توجه به مقدار

نوری که به ان می تابد تغییر می کند.

در پروژه کلید الکترونیکی مادون قرمز از آی سی LM358 برای راه اندازی و تنظیم حساسیت گیرنده نسبت به نور فرستنده استفاده کردم.

کلید الکترونیکی مادون قرمز

همانطور که در مدار بالا می بینید اپ امپ را در حالت مقایسه کننده بستم تا از طریق دو ولتاژ ساخته شده توسط پتانسیومتر و گیرنده مادون قرمز بتوانم خروجی را کنترل کنم.

در این اینجا برای افزایش دقت مدار سه راه ساده وجود دارد:

  1.  تنظیم پتانسیومتر
  2.  افزایش مقاومت R8
  3. تنظیم سنسور فرستنده و گیرنده نسبت به هم

این مدار کمی با مداراتی که در سایت های مشابه وجود دارد فرق می کند.

فرق این پروژه این هست که در خروجی این مدار یک مدار حافظه نیز قرار داده ام تا با هر بار تغییر در وضعیت خروجی ، خروجی به طور پایدار روشن باقی بماند.

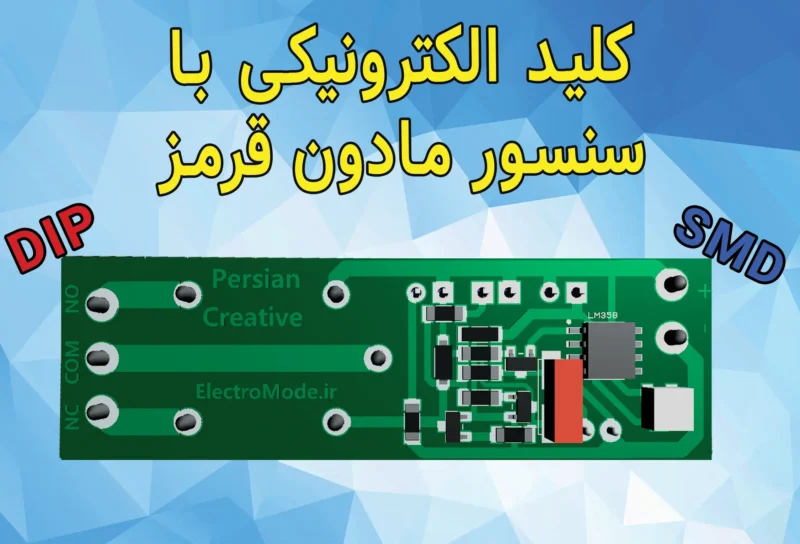

صفر تا صد PCB این پروژه SMD می باشد و فقط چند قطعه در پکیج DIP هستند

👇ویدئو تست و معرفی قسمت های مختلف پروژه👇



محتویات این فایل شامل:

شماتیک

فایل اصلی پروژه

راهنمای ساخت

پس از انتخاب محصول و پرداخت هزینه آن بلافاصله لینک دانلود برای تان نمایش داده خواهد شد

پس از خرید فایل این پروژه می توانید به صورت نامحدود از این محصول استفاده کنید(حتی بعد از بروزرسانی)

فایل این پروژه با فرمت زیپ می باشد که پس از دانلود اگر فرمت فایل تغییر کرده بود پسوند آن را به ZIP. تغییر دهید

آدرس کانال تلگرام : https://t.me/persian_creative1

آدرس کانال یوتیوب : https://www.youtube.com/persiancreative



توضیحات تکمیلی

ولتاژ کار :

5 ولت

جریان :

100 میلی آمپر تا 500 میلی آمپر

توان خروجی :

2500 وات

پکیج ساخت :

SMD و DIP

PCB ;

دارد

ابعاد برد :

61.7mm*19.3mm

راهنمای ساخت :

دارد

حجم فایل :

2.4 مگابایت
