دانلود پروژه میلی اهم متر با آردوینو و LCD + کد و مدار

یکی از ابزار های مهم در رشته الکترونیک دستگاه اهم متر هست که می تواند مقاومت سیم و مقاومت های ثابت و متغیر و انواع

سلف و ترانس را در رنج های اهم ، کیلو اهم و مگا اهم اندازه گیری کند.

اما در برخی مواقع لازم هست که در مدار از مقاومت هایی با مقادیر کمتر از یک اهم هم استفاده شود. به عنوان مثال استفاده از

مقاومت با اهم کم برای قسمت محافظ مدار. در این حالت ، از مقاومت به عنوان فیوز استفاده می شود. مقدار مقاومت این قطعات

معمولا در رنج میلی اهم هست. پس برای آزمایش و اندازه گیری این قطعات ما نیاز به دستگاه میلی اهم متر داریم.

قیمت یک دستگاه میلی اهم متر بین 5 الی 30 میلیون تومن هست این در حالی هست که شما می توانید با کمترین هزینه

این دستگاه رو بسازید.

دقت این دستگاه از 0 تا 10 اهم می باشد بنابراین براحتی می تواند مقاومت سیم هایی به قطر 0.1 میلی متر را هم اندازه گیری کند

بنابراین همین امر باعث شد تا این دستگاه را در قالب یک پروژه کامل در سایت الکترومد قرار دهم.

در پروژه میلی اهم متر ، از آردوینو مینی پرو و ال سی دی 2*16 برای نمایش مقادیر مقاومت ها در واحد های اهم و میلی اهم استفاده

کردم. این پروژه قابلیت هشدار در صورت عدم قطع باتری را نیز اضافه کردم که در صورت جدا نکردن باتری از مدار پس از حدود 1 دقیقه

به صورت آلارم ، پیام قطع می دهد.

شنیدن صدای آلارم👇

در این پروژه سعی کردم با کمترین قطعات ، یک پروژه با کیفیت را طراحی کنم. در قسمت تغذیه از یک دیود جهت محافظ از مدار استفاده کردم.

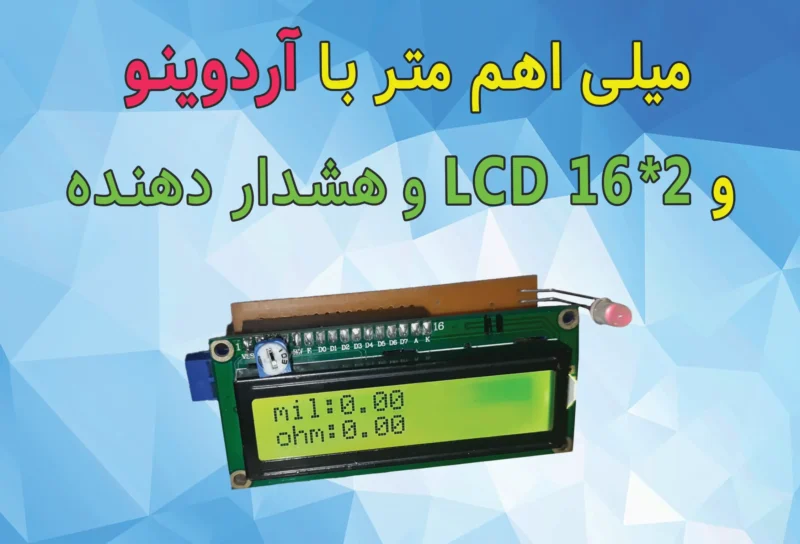

برای دیدن چگونگی عملکرد پروژه میلی اهم متر روی تصویر زیر کلیک کنید👇

ماژول های استفاده شده در این پروژه👇

آردوینو مینی پرو 5 ولتی

ال سی دی 2*16

عزیزانی که ساخت این پروژه برایشان مقدور نیست می توانند از طریق لینک زیر این محصول را بصورت کیت آماده خریداری و از

طریق پست دریافت کنند.👇

محتویات این فایل زیپ شامل:

PCB طراحی شده با نرم افزار پروتئوس

فایل اصلی پروژه آردوینو و پروتئوس

کد های هگز

فایل های آماده PCB

دیتاشیت قطعات

پس از خرید فایل این پروژه می توانید به صورت نامحدود از این محصول استفاده کنید (حتی بعد از بروزرسانی)

فایل این پروژه با فرمت زیپ می باشد که پس از دانلود اگر فرمت فایل تغییر کرده بود پسوند آن را به ZIP. تغییر دهید
