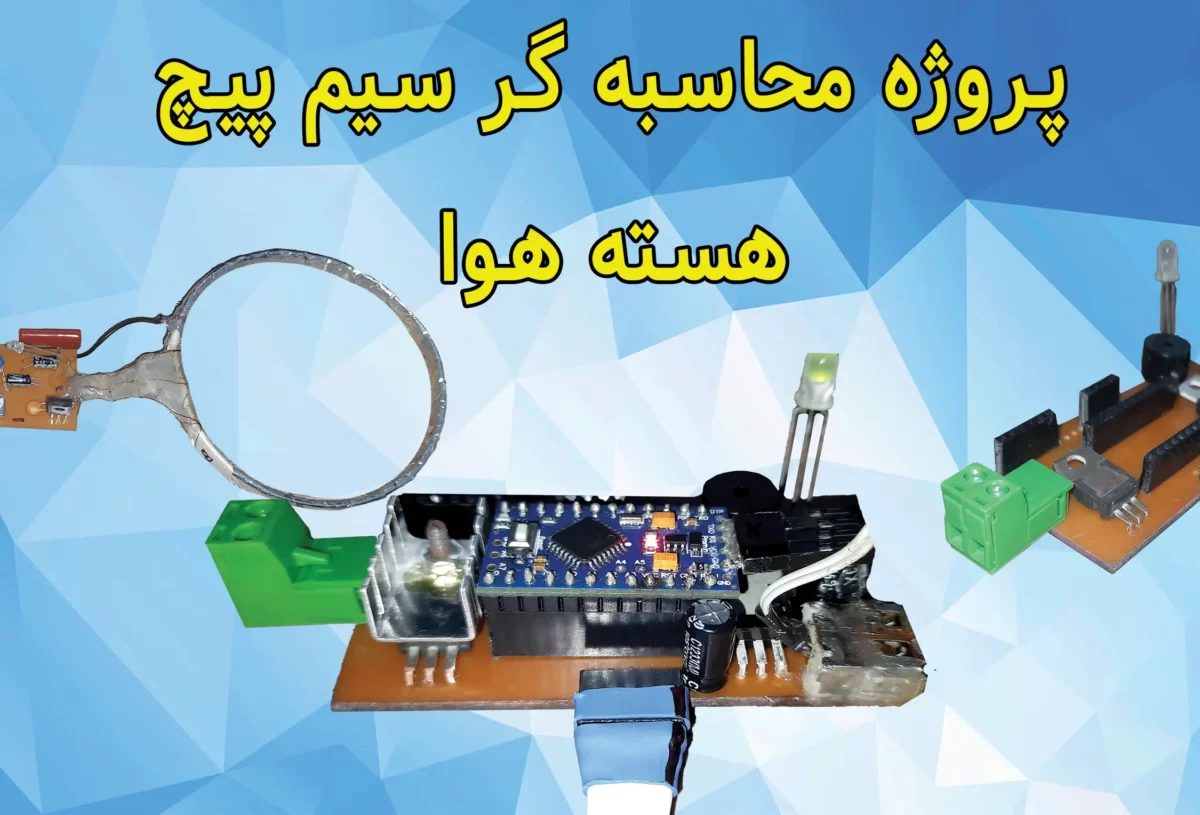

دستگاه محاسبه گر کویل

به احتمال زیاد برای شما هم پیش آمده که برای مداری نیاز دارید که یک سیم پیچ با هسته هوا بسازید.

ولی نمی دانید باید چند دور سیم ، با چه سطح مقطعی و به دور چه قالبی (دایره ای شکل)

بپیچید تا مقاومت سیم پیچ به مقدار طراحی شده در مدار برسد.

اگر بخواهیم با استفاده از فرمول های مربوط به سیم پیچ ها به این موضوع پی ببریم خیلی گمراه کننده هست!

اگر بخواهیم بر اساس تجربه این نوع سیم پیچ رو بسازیم خیلی زمانبر هست!

بنابراین برای رفع این مشکلات دست بکار شدم و برنامه ای نوشتم و مداری طراحی کردم که براساس مقاومت

سیمی که میخواهیم استفاده کنیم ، شعاع قالب و مقاومت نهایی سیم پیچی که می خواهیم داشته باشیم

تعداد دور سیم پیچ رو محاسبه و بر روی LCD 16*2 نمایش می دهد.

برای ساخت مدار دستگاه محاسبه گر کویل ، آزمایشات بسیار زیادی انجام دادم تا دستگاه دقت کافی برای

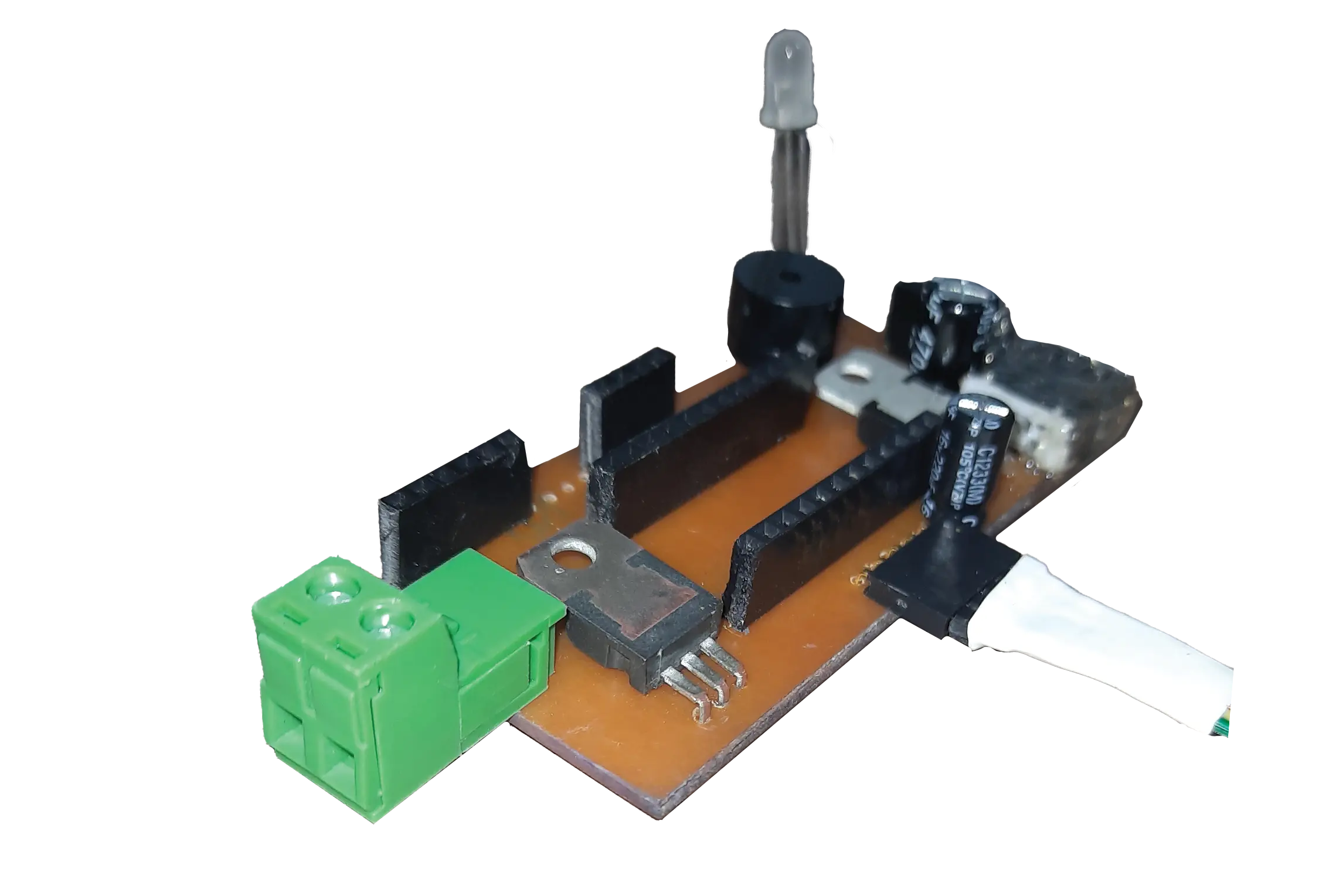

اندازه گیری و محاسبه سیم پیچ رو داشته باشد و همچنین برای طراحی PCB این پروژه هم با توجه به تجربیاتی

که دارم از قطعات SMD و DIP استفاده کردم تا دستگاه بدون هیچگونه نویزی ، کارش را بخوبی انجام دهد.

ویژگی های این دستگاه:

1. اندازه گیری سیم با قطر 0.1 میلی متر تا 1 میلی متر
2. اندازه گیری مقاومت سیم از 100 میکرو اهم تا …
3. دارای LCD کرکتری
4. دارای نشانگر جهت اتصال یا عدم اتصال سیم جهت اندازه گیری
5. هشدار دهنده صوتی جهت خاموش کردن دستگاه
6. دو ورودی برای تغذیه دستگاه (9 ولت و یو اس بی (5 ولت))
7. دارای پروتکت جهت جلوگیری از اتصال اشتباه پلاریته
8. دارای هیت سینک جهت کنترل دما
9. دارای ترمینال فونیکس جهت اتصال آسان سیم
10. کوچک و سبک

+ برای اتصال تغذیه می توانید از باتری 9 ولت یا از یو اس بی استفاده کنید.

بر روی قسمت مسی برد چسب حرارتی ریختم تا از مس در برابر رطوبت جلوگیری کند.

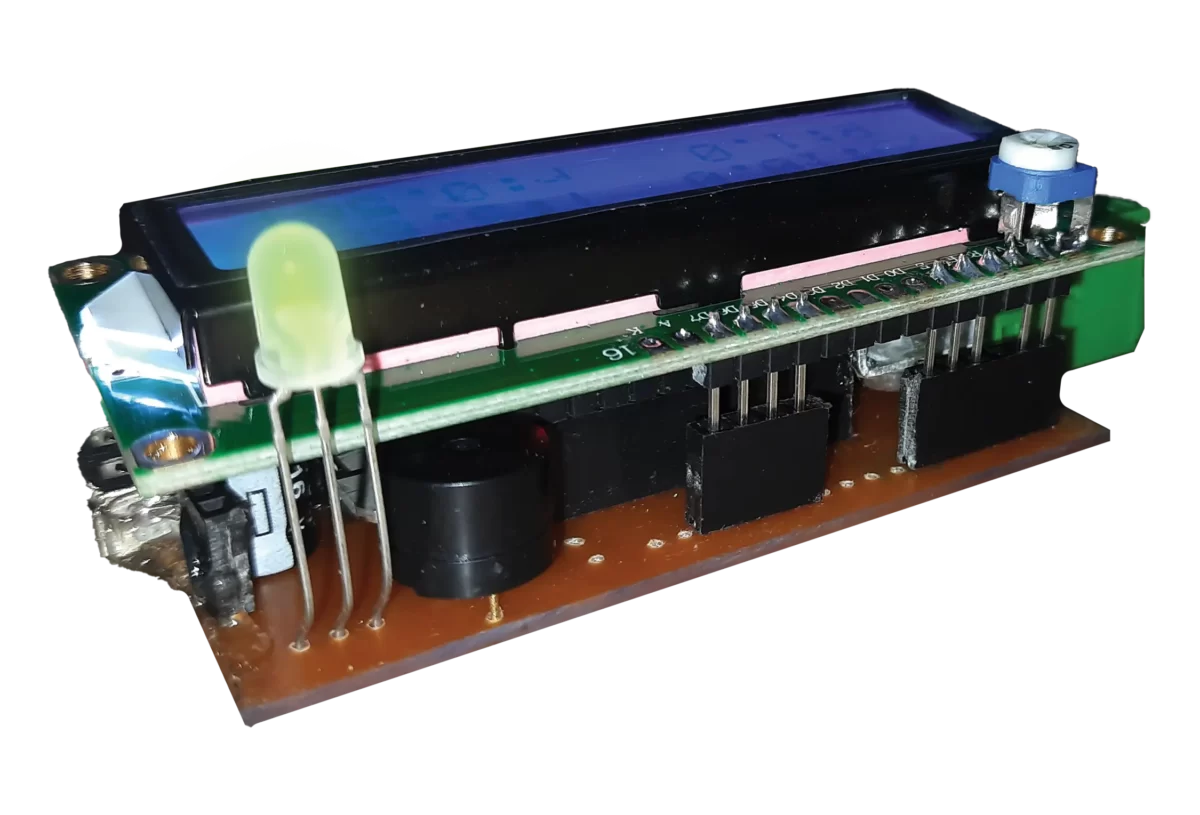

پتانسیومتری که مربوط به تنظیم کنتراست ال سی دی بود را بر روی ال سی دی قرار دادم تا کاربر دسترسی

راحت تری به این قطعه داشته باشد و هم فضای کمتری از برد را اشغال کند.

نحوه کار با دستگاه محاسبه گر کویل

در مرحله اول وقتی که دستگاه را روشن می کنید نام سایت الکترومد را به مدت 3 ثانیه مشاهده می کنید.

پس از این 👇

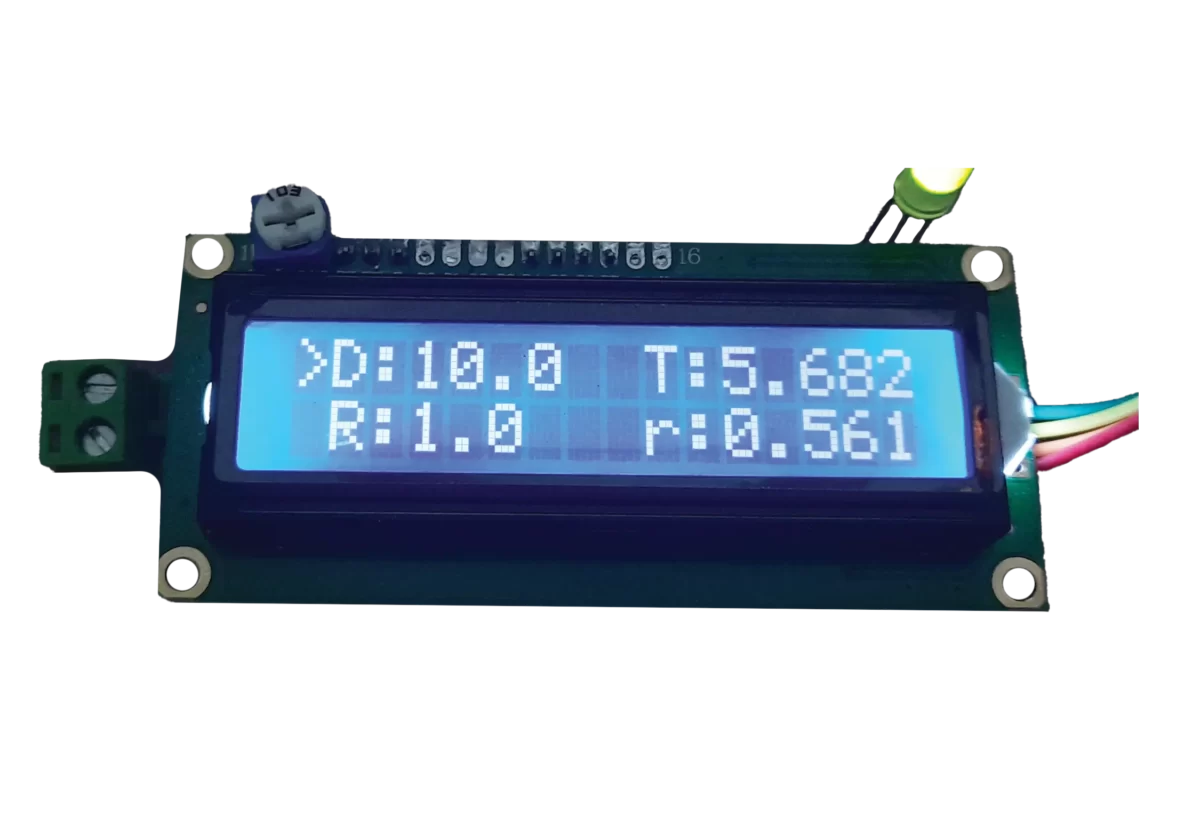

D: به معنی قطر دایره بر حسب سانتی متر هست.

R: به معنی مقاومت نهایی سیم پیچ هست.

r: به معنی مقاومت یک متر سیم بر حسب اهم هست.

T: تعداد دور سیمی که باید به دور قالبی به قطر D پیچیده شود تا مقاومت کل سیم پیچ برابر با R شود.

همانطور که در تصویر میبینید در گوشه حرف D یک علامت [>]  وجود دارد. آن به این معنا هست که این گزینه

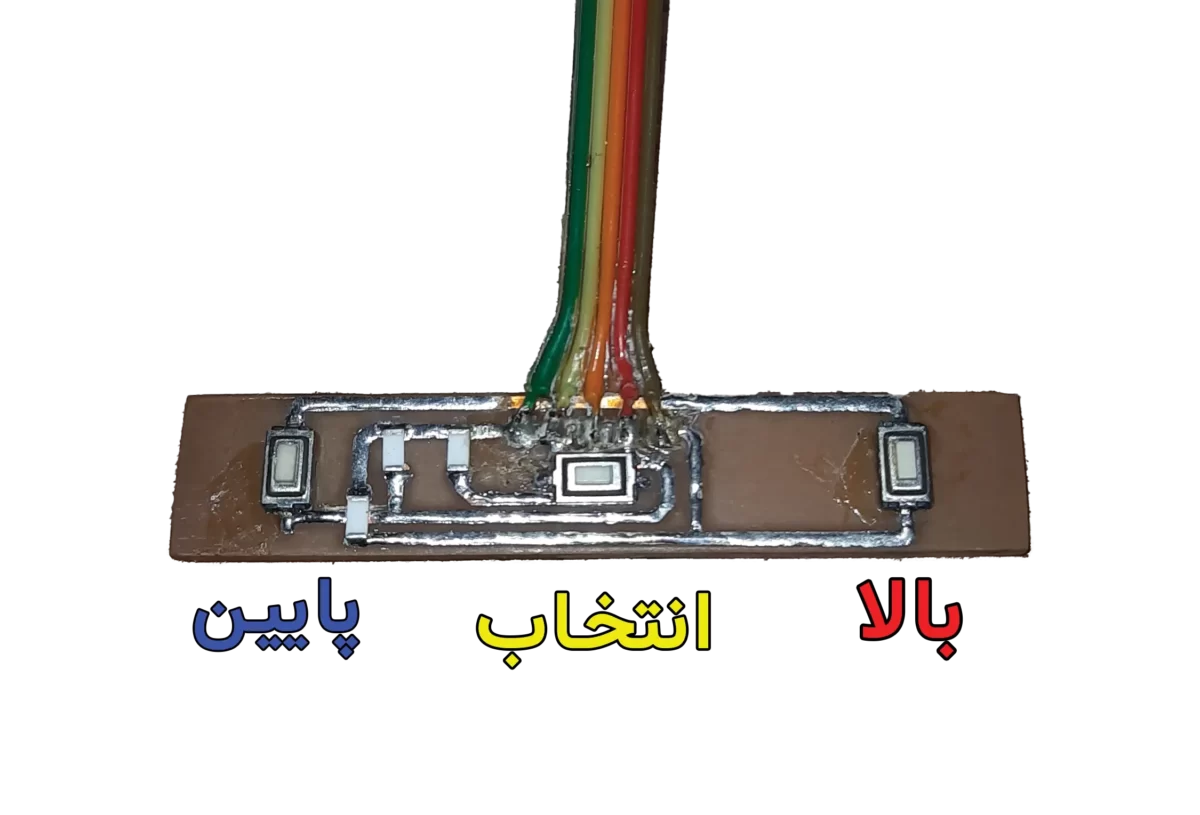

در حال حاضر در دسترس هست و می توان مقدار آن را با استفاده از کلید بالا 1 واحد 1 واحد افزایش و با کلید پایین

0.5 واحد 0.5 واحد کاهش میدهد. با استفاده از کلید (انتخاب) می توانید گزینه R را انتخاب کنید و با کلید بالا 0.5

واحد 0.5 واحد و با کلید پایین 0.2 واحد 0.2 واحد مقدار مقاومت را تغییر دهید.

جهت استفاده از این دستگاه ابتدا باید دقیقا یک متر از سیمی که می خواهید برای سیم پیچی استفاده کنید را به

قسمت ورودی دستگاه (ترمینال فونیکس) متصل کنید و بعد اقدام به تغییر مقادیر D و R کنید.

در این لحظه پس از اندازه گیری یک متر سیم و انتخاب مقادیر بلافاصله دستگاه محاسبه انجام شده را روبروی حرف T نشان می دهد.

این عدد تعداد دوری هست که باید به دور قالبی به قطر D بپیچید تا مقاومت سیم پیچ به مقدار R برسد.

در کنار ال سی دی یک ال ای دی قرار داده ام که در صورت متصل نبودن سیم جهت اندازه گیری مقاومت ، ال ای ید برنگ

قرمز و در صورت اتصال سیم به ترمینال ال ای دی برنگ سبز (زرد) تغییر می کند.

در صورتیکه دستگاه حدود یک دقیقه بدون اتصال سیم به ترمینال روشن بماند ، دستگاه شروع پخش صدای هشدار می کند

و این تولید صدا هر یک دقیقه یکبار تکرار می شود.

این پروژه تقریبا مشابه پروژه زیر هست با این تفاوت که این پروژه دارای منوی انتخابی هست👇

جهت تماشای نحوه عملکرد این پروژه👇
