توضیحات

اگر شما هم یک مهندس الکترونیک باشید ، به احتمال زیاد برای آزمایش یا ساخت یک پروژه از یک منبع تغذیه متغیر استفاده می کنید.

(یا شاید هم از یک آداپتور).

در داخل اکثر دستگاه های منبع تغذیه یک قسمت به عنوان پروتکت یا همون محافظ جریان در خروجی دستگاه قرار دارد تا در زمانی که

در خروجی منبع ، جریانی بیش از حد تعیین شده در خروجی کشیده (اتصال کوتاه) شود این مدار از طریق یک رله قطع می شود. ولی مشکلی که این وسط

وجود دارد این است که ، این قسمت پروتکت کمی دیر عمل می کند که همین امر باعث :

کاهش عمر قطعات دستگاه

آسیب رسیدن به مداری که به خروجی متصل بود و

احتمال سوختن فیوز دستگاه هست.

قابلیتی که این قسمت دارد این است که اگر ولتاژ خروجی تغییر کند ، تاثیری بر روی عملکرد مدار پروتکت نمی گذارد.

بنابراین من برای رفع این مشکل یک مدار جداگانه برای قسمت خروجی دستگاه طراحی کردم و مانند مدار پروتکت منبع تغذیه می تواند

در ولتاژ های مختلف به خوبی در لحظه اتصال کوتاه از خروجی محافظ کند.

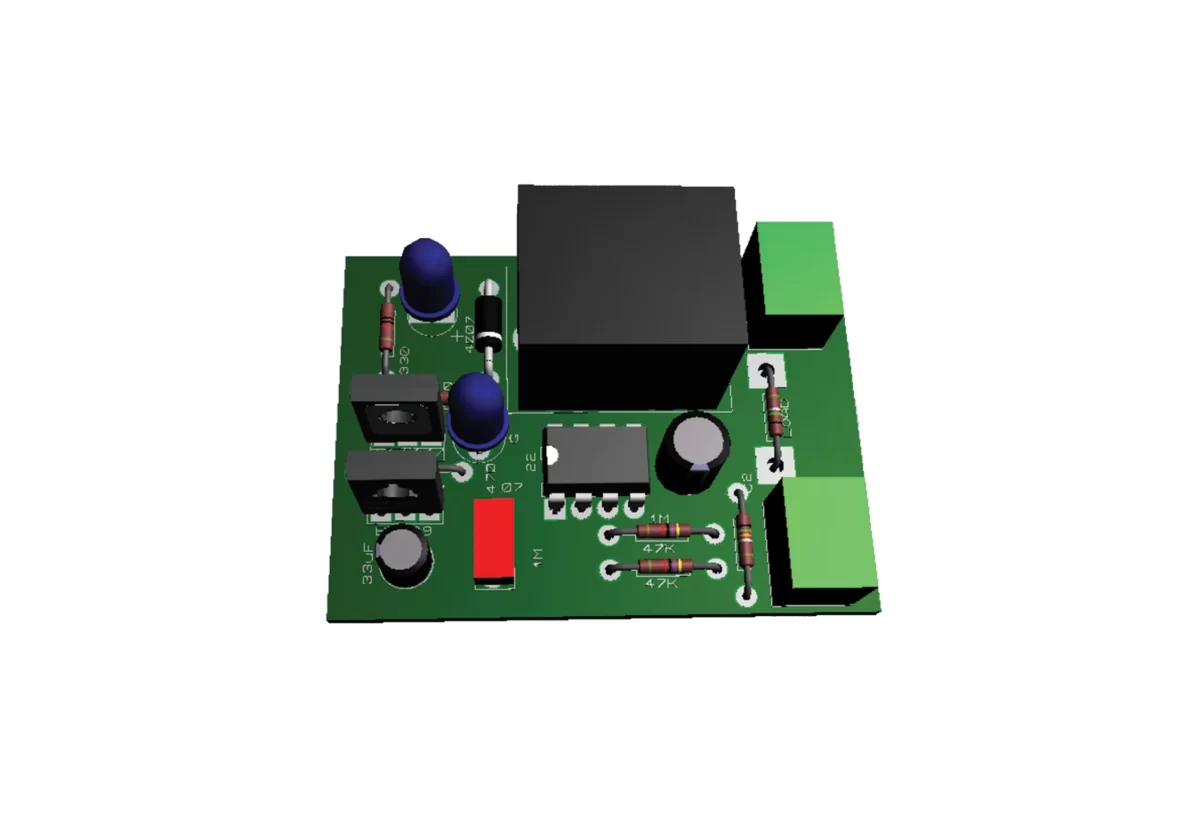

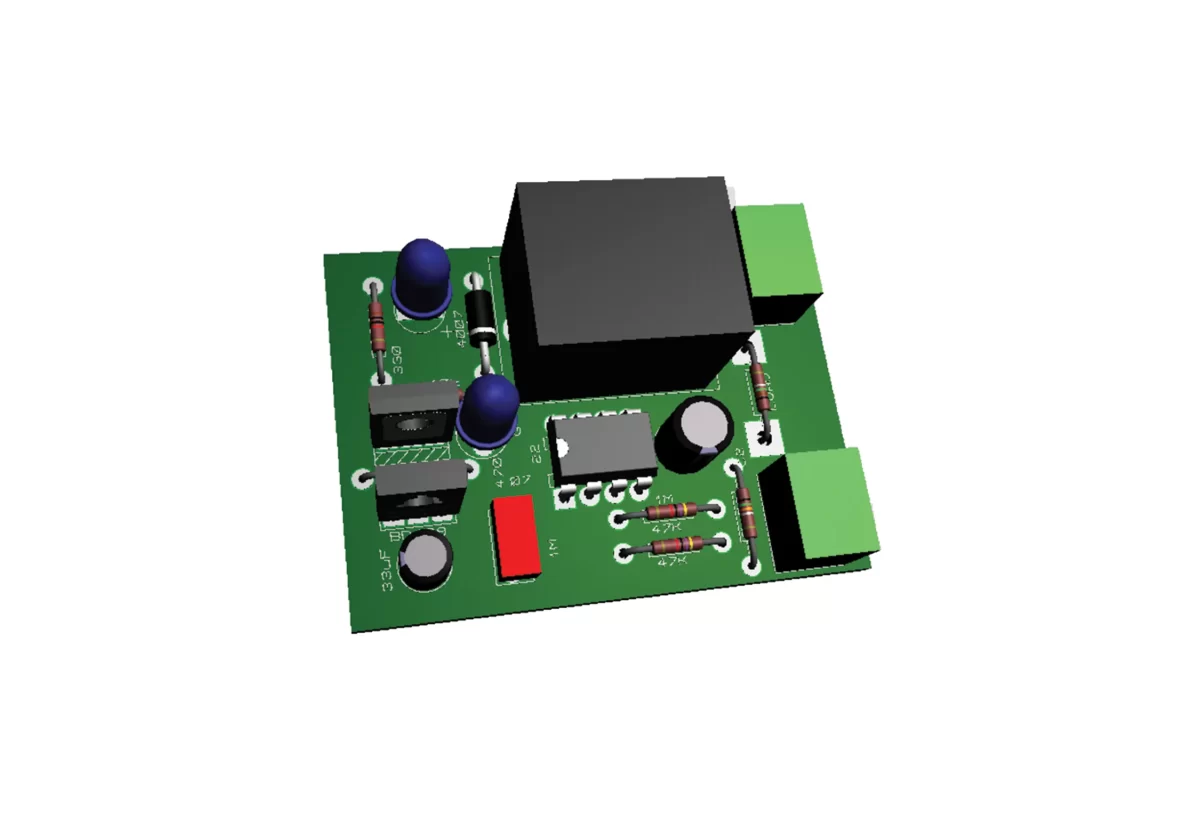

محتویات پروژه محافظ جریان شامل:

شماتیک پروژه محافظ جریان

PCB نرم افزار پروتئوس

فایل های PCB

آموزش چاپ PCB

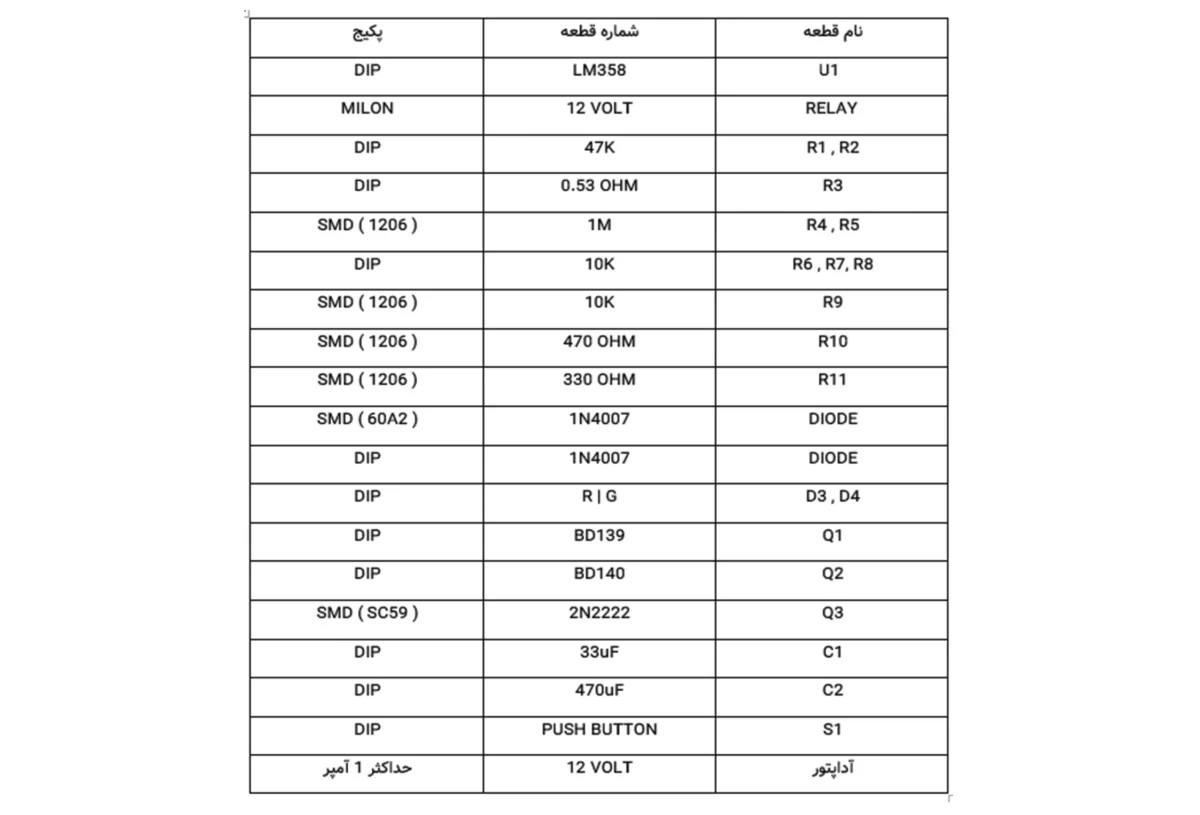

لیست کامل قطعات

که پس از خرید ، محصول در اختیار شما عزیزان و مشتریان گرامی قرار خواهد گرفت

پس از خرید فایل این پروژه می توانید به صورت نامحدود از این محصول استفاده کنید (حتی بعد از بروزرسانی)

⚡فایل این پروژه با فرمت زیپ می باشد که پس از دانلود اگر فرمت فایل تغییر کرده بود پسوند آن را به ZIP. تغییر دهید⚡
