توضیحات

دستگاه ردیاب جریان برق مدل پین پوینتر

در پروژه ها و محصولات قبلی در سایت الکترومد ، ردیاب های پین پوینتر با هسته هوا و هسته فریت رو معرفی کردم.

عمق کاوش مدارات پین پوینتر پی آی تا 30 سانت (فلز 20*20) و عمق کاوش پین پوینتر با هسته فریت کمتر از 10 سانتی متر

هست (فلز 5*5).

ولی این محصول یک پین پوینتر هست که با دو سیم پیچ هسته هوا سیم پیچی شده. در این حالت عمق کاوش به شدت

افزایش پیدا می کند.

عمق کاوش دستگاه ردیاب جریان برق با توجه به لوپ 20 سانتی متری که دارد می تواند یک فلز 50*50 را در فاصله 50 سانتی شناسایی

کند.

بطور کلی برای پیدا کردن فلزاتی مانند لوله گاز ، لوله های فلزی آب و یا پیدا کردن کابل برق در عمق دیوار ، این دستگاه می تواند

به شما کمک کند.

دستگاه ردیاب جریان برق حساسیت زیادی نسبت به جریان های DC و AC دارد بنابراین برای تنظیم این دستگاه باید در محیطی باشید که فاقد

جریان الکتریکی باشد.

عملکرد:

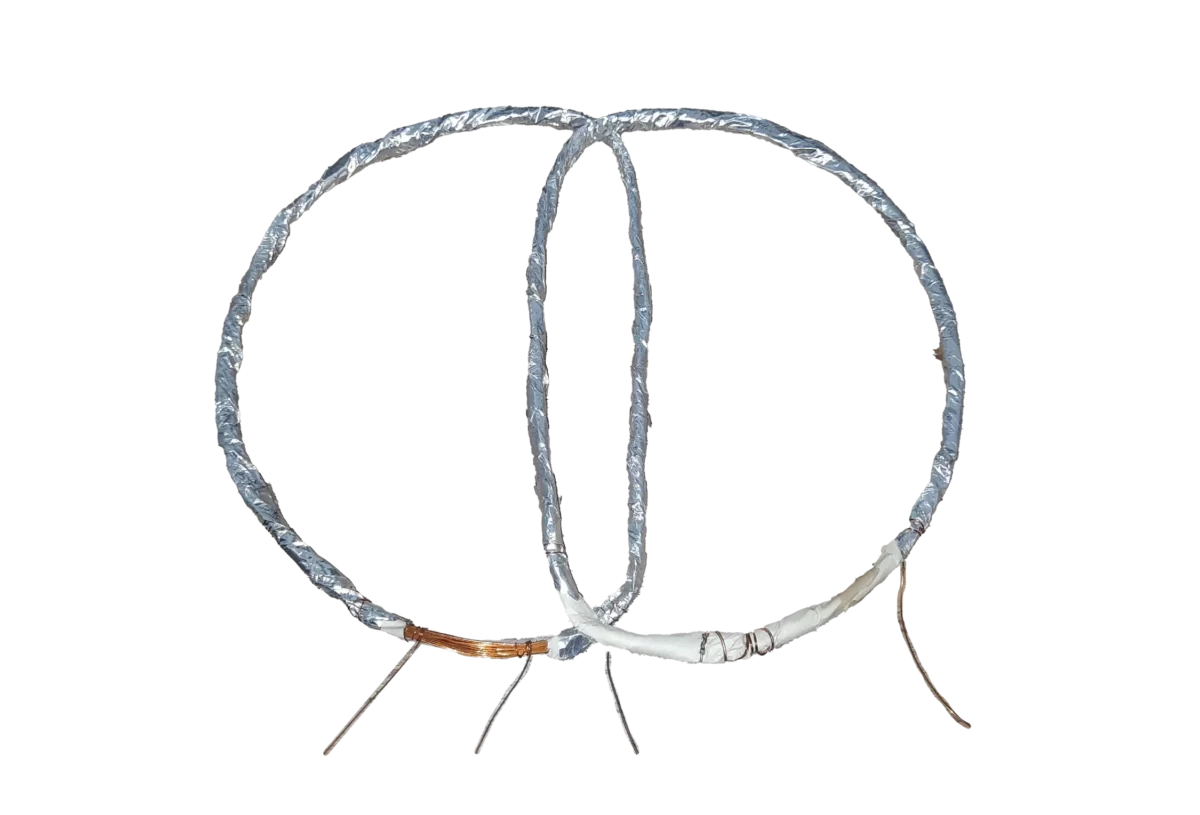

دستگاه ردیاب دابل دی به این صورت هست که یکی از دو سیم پیچ به عنوان فرستنده و سیم پیچ دیگر به عنوان گیرنده هست که از

یک نقطه خاص با هم اشتراک دارند.

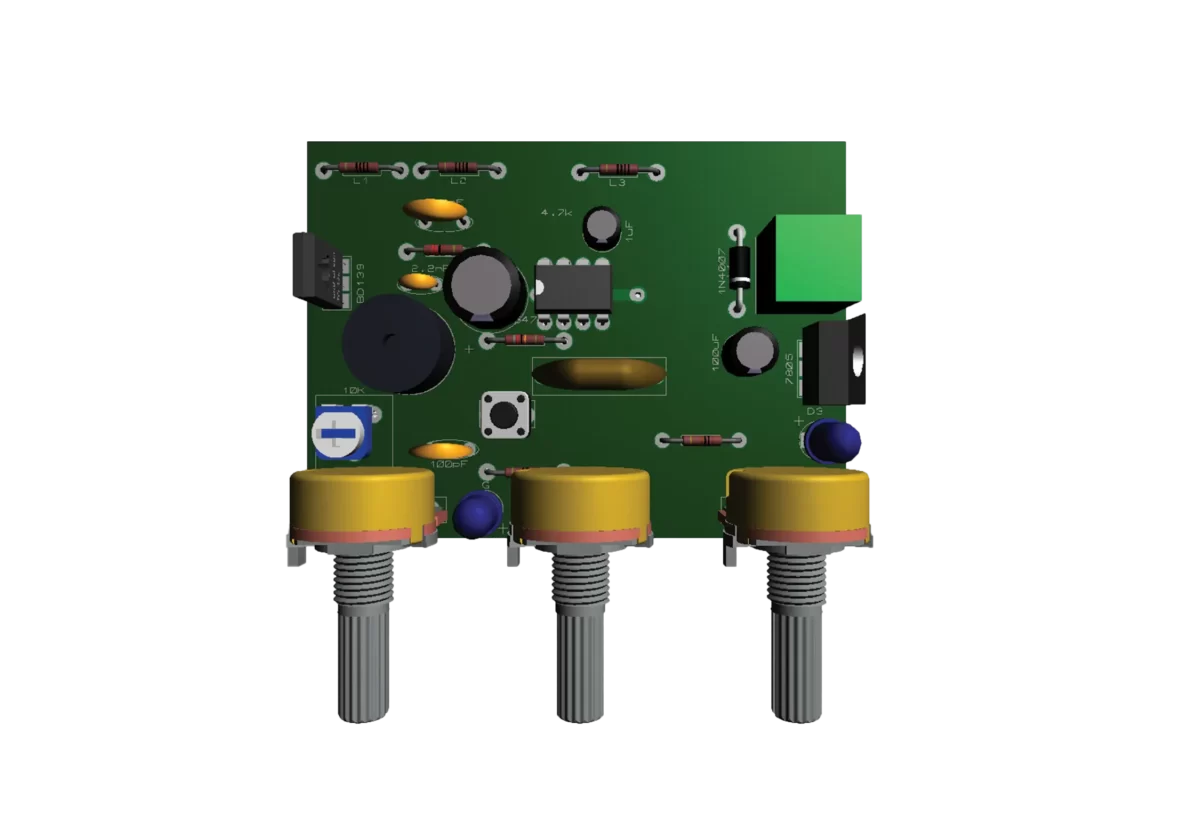

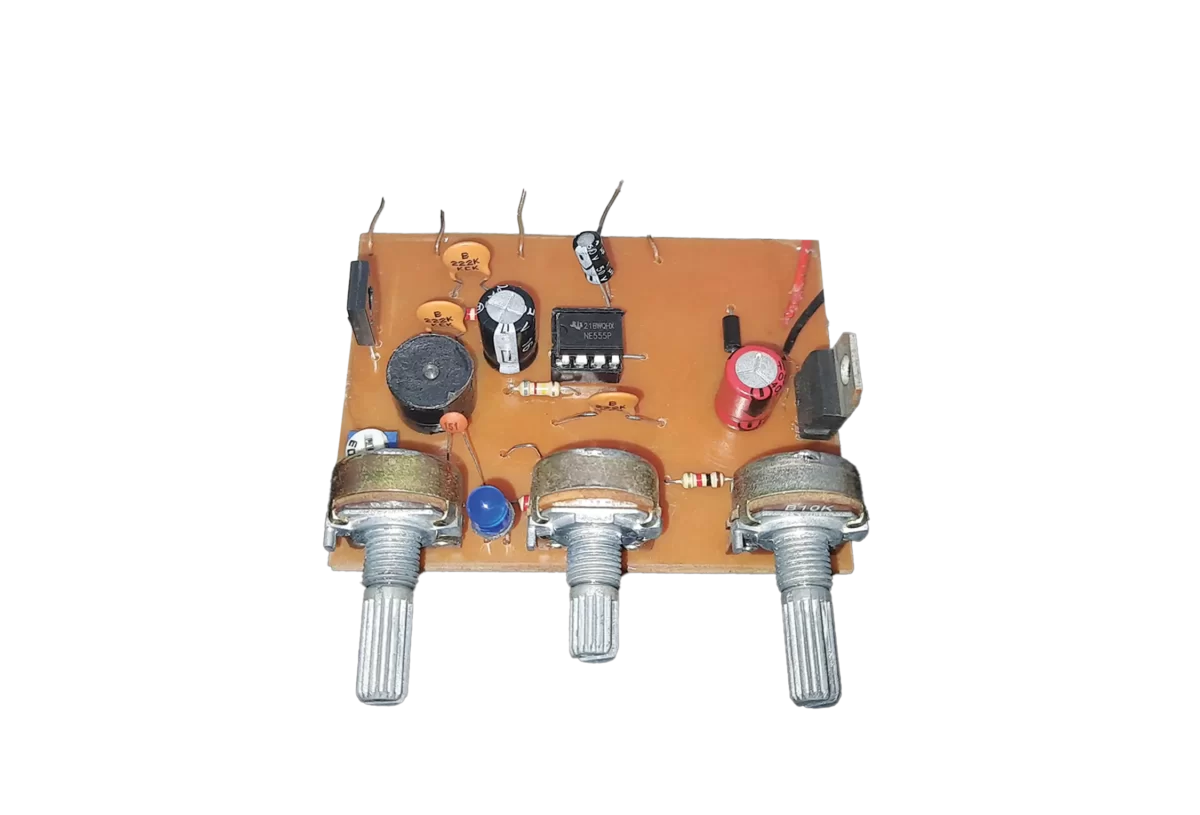

این دستگاه توسط یک عدد پتانسیومتر و سه عدد ولوم تنظیم می شود.

پتانسیومتر و ولوم سمت چپ و راست برای تنظیم اولیه دستگاه و ولوم وسط برای تنظیم نهایی دستگاه می باشد.

کلید سمت چپ برای روشن و خاموش کردن دستگاه و کلید سمت راست جهت فعال و غیرفعال کردن بازر می باشد.

بدنه این دستگاه کاملا دست ساز و از پلاستیک محکمی ساخته شده.

در صورت سفارش این دستگاه ، طی 4 الی 10 روز کاری این محصول برایتان از طریق پست ارسال می شود.

جهت دیدن آموزش ساخت و نحوه عملکرد دستگاه ردیاب جریان برق روی تصویر زیر کلیک یا لمس کنید 👇
