این دستگاه در نوع خود متمایز و تک هست. آموزش طراحی و ساخت این پروژه برای اولین بار در کشور عزیزمان ایران در قالب یک کتابچه تولید و در سایت الکترومُد برای فروش قرار دادم
گیت های بازرسی فرودگاه ، ورودی مکان های نظامی ، ایست بازرسی ها و … از این وسیله استفاده می کنن ولی استفاده های دیگری هم از این وسیله می شود برای مثال:
کسانی که نصاب کابینت و یا دوربین مداربسته هستند برای سوراخ کردن دیوار مطمئن نیستند که پشت اون دیوار ، تیرآهن یا میله گرد و یا حتی سیم برق وجود دارد یا نه؟
بنابراین با داشتن یک دستگاه پین پوینتر می توانید اجسام فلزی را که در محدودِ سنسور دستگاه وجود دارند را شناسایی کنید ولی با توجه به افزایش قیمت قطعات
الکترونیکی و تورم ایجاد شده در کشور ، خرید این محصول برای برخی از عزیزان امکان پذیر نیست بنابراین با ساخت این دستگاه می تونید خیلی راحت اجسام فلزی پنهان رو شناسایی کنید
از دستگاه های پین پوینتر می توان به طور عمومی بخاطر ضد آب بودنش در شرایط جوی مختلف استفاده کرد
عمق کاوش این مدار ، بسته به سیم پیچ و اندازه هسته فریتی که استفاده می شود بین 1 الی 30 سانتی متر متغیر هست
در این پروژه سعی کردم تمامی نکات مهم که برای طراحی و ساخت ردیاب پین پوینتر هست رو در اختیارتون قرار بدم.
در نسخه پین پوینتر با هسته فریت دو نمونه روش ساخت سیم پیچ و نحوه صحیح اتصال سیم پیچ به مدار رو آموزش دادم (عمق کاوش حداکثر 15 سانت می باشد)
در نسخه پین پوینتر با هسته هوا روش ساخت سیم پیچ رو به طور کامل آموزش دادم (عمق کاوش بیشتر از 15 سانت می باشد)
👇جهت دیدن عملکرد این مدار روی عکس زیر کلیک (لمس) کنید. 👇
شماتیک دستگاه پین پوینتر

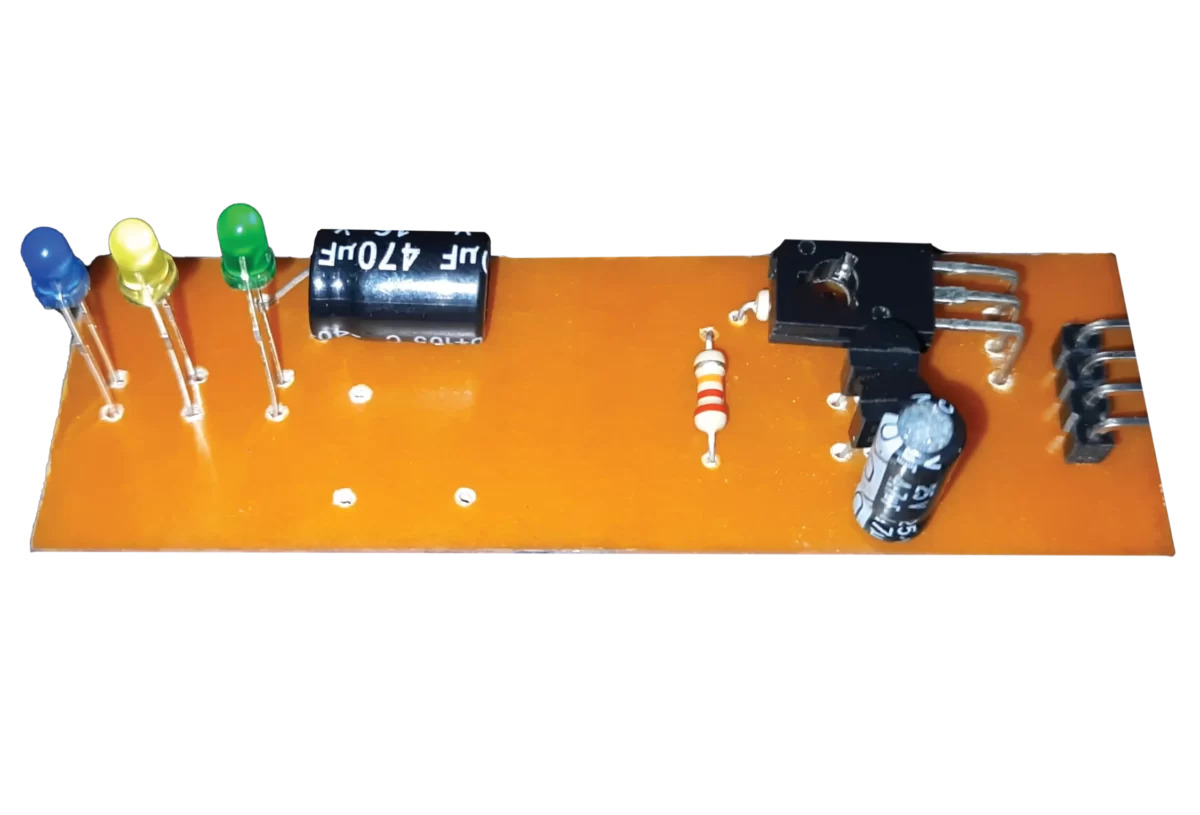

PCB طراحی شده با نرم افزار پروتئوس
فایل های آماده PCB
آموزش چاپ PCB
کتابچه جامع مراحل گام به گام ساخت
با مطالعه دفترچه راهنما ، به صورت کامل آموزش ساخت و کار با این دستگاه را یاد خواهید گرفت.
که پس از خرید ، محصول در اختیار شما عزیزان و مشتریان گرامی قرار خواهد گرفت
پس از خرید فایل این پروژه می توانید به صورت نامحدود از این محصول استفاده کنید(حتی بعد از بروزرسانی)
فایل این پروژه با فرمت زیپ می باشد که پس از دانلود اگر فرمت فایل تغییر کرده بود پسوند آن را به ZIP. تغییر دهید
ولتاژ کار : | 5 ولت |
---|---|
حداکثر جریان مصرفی : | 40 میلی آمپر |
PCB : | دارد |
دفترچه راهنما : | دارد |
حجم فایل : | 4.5 مگابایت |
برای فرستادن دیدگاه، باید وارد شده باشید.
حمیدرضااقامحسنی –
سلام استاد عزیز قبل هرچی بابت اموزشهاتون تشکر میکنم ایا میشه یک مدار درحد فلزیاب لورنز زد وان با برنامه میکروی ان برای من طراحی وبصورت فایل بفرستید وهزینه زحمت ان را هم بفرمایید ممنون میشم جواب را ایمیل کنید باتشکر.
Seyed hamed –
سلام وقت بخیر
عزیز شما اومدی این پکیچ رو ۵۰۰ قیمت گذاشتی یک فیلم ازش میزاشتی ما ببینیم که این پین پوینتر چقدر متراژ میزنه اومد و ده سانت سنس کرد اون که خوب نیست یک پین پوینت. حداقل بیست تا سی سانت باید بزنه
آیا مال شما همینطوره
Admin –
سلام وقت شما هم بخیر.
این پروژه پین پوینتر با هسته فریت هست که با توجه به هسته و سیم پیچی که براش تهیه می کنید و همچنین اندازه هدف ، عمق کاوش متفاوتی داره.
البته روش هایی برای افزایش عمق کاوش وجود داره که در کتابچه راهنما این محصول قرار دادم.
