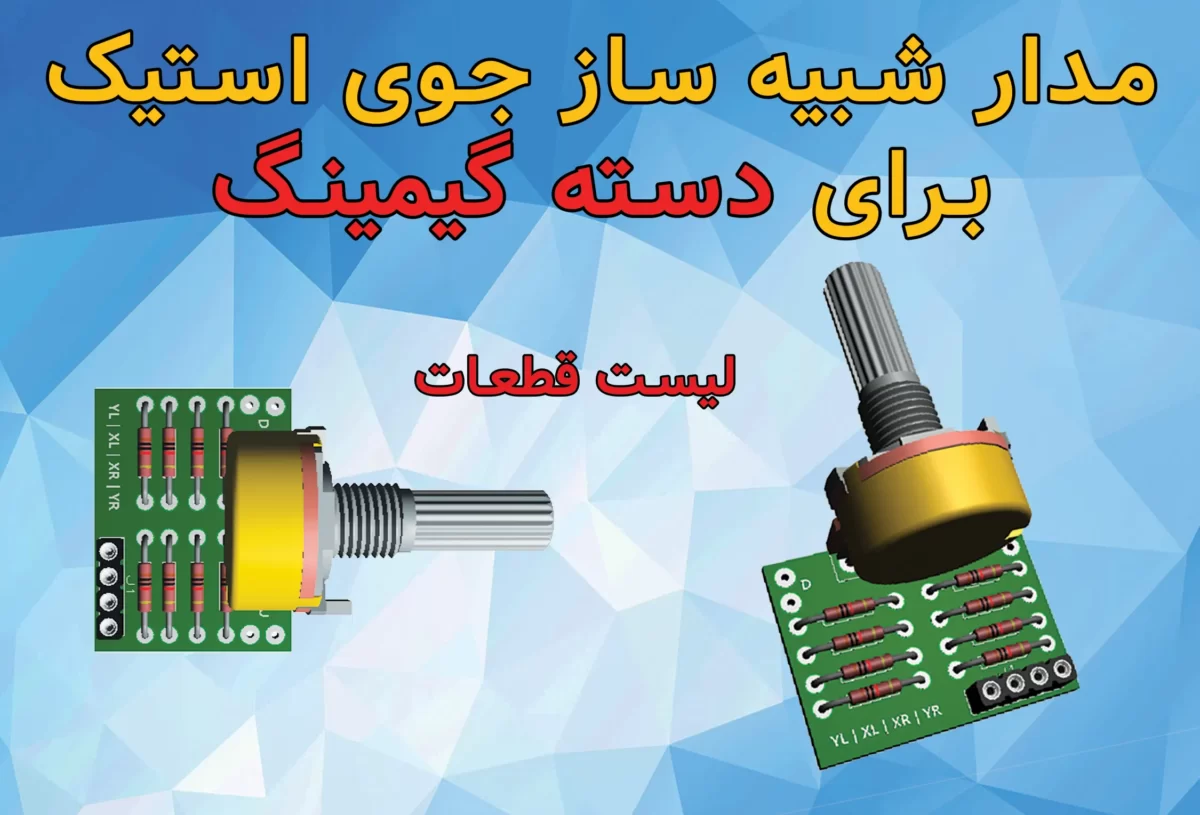

پروژه شبیه ساز جوی استیک برای دسته فرمونی

۲۰,۰۰۰تومان

توضیحات

برای ساخت دسته فرمونی راه های زیادی وجود دارد. ولی من با استفاده از یک دسته بازی (فرقی نمی کنه چه دسته ای باشه)

یک دسته فرمونی خیلی خفن ساختم و شما می تونید با کلیک (لمس) روی تصویر زیر آموزش ساخت دسته فرمونی رو مشاهده

کنید.

برای ساخت این دسته در قدم اول ما باید جوی استیک دسته رو از برد اصلی جدا کنیم و برای اینکه میکرو کنترلر روی دسته دچار

اختلال نشود نیاز به یک مدار شبیه ساز جوی استیک دارد.

از اونجایی که هر جوی استیک شامل دو عدد مقاومت متغیر هست بنابراین ما نیاز به سه مدار جداگانه برای هر مقاومت متغیر داریم

بنده در این پروژه ، این سه مدار را به صورت DIP طراحی کردم تا کسانی که تخصصی در لحیم کاری ندارند هم بتوانند از این مدار استفاده کنند.

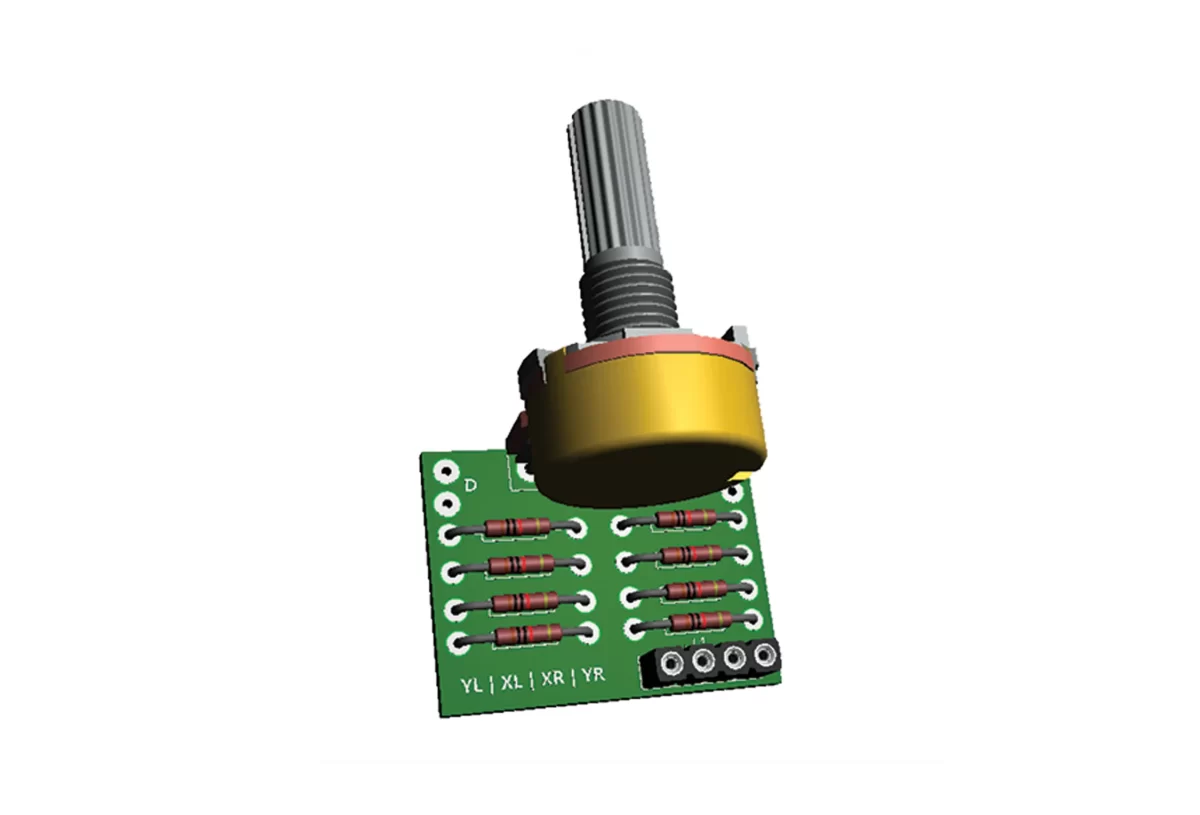

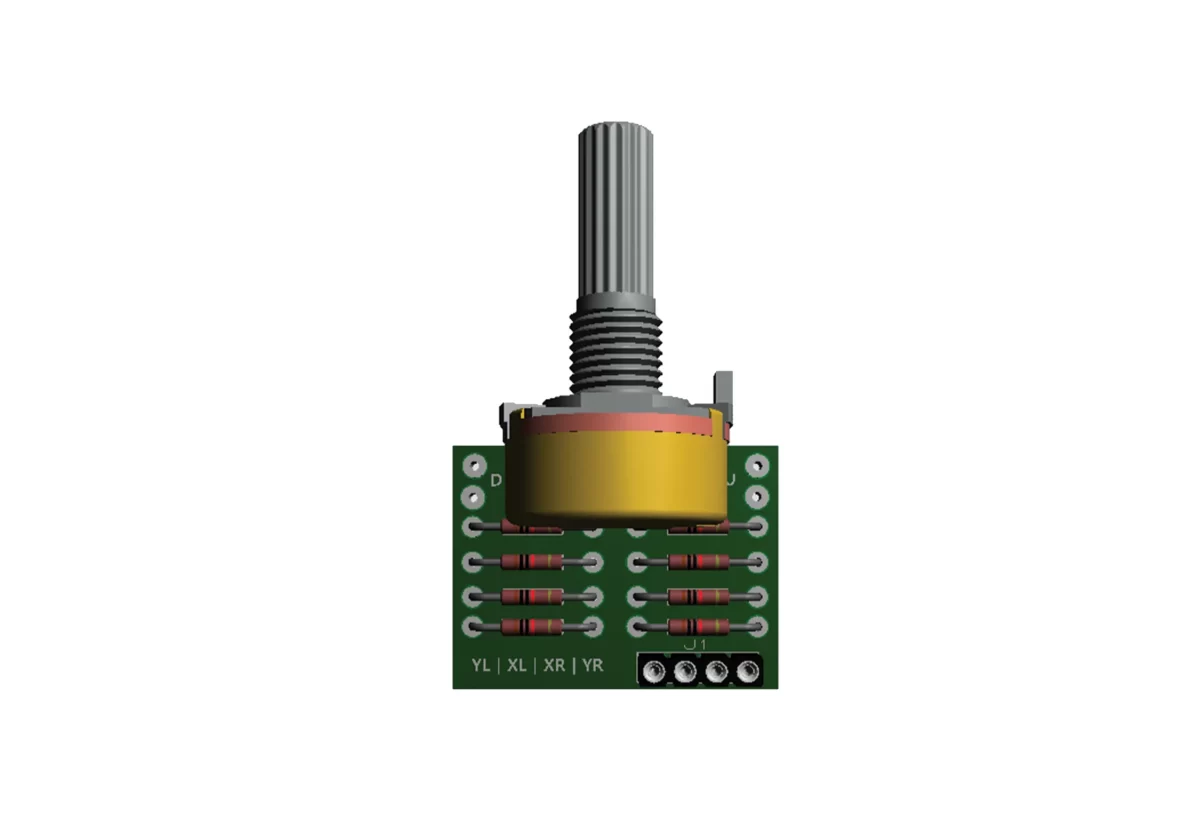

PCB طراحی شده با نرم افزار پروتئوس

فایل اصلی پروژه پروتئوس

فایل های آماده PCB

لیست قطعات

فایل این پروژه با فرمت زیپ می باشد که پس از دانلود اگر فرمت فایل تغییر کرده بود پسوند آن را به ZIP. تغییر دهید

آدرس کانال تلگرام : https://t.me/persian_creative1
