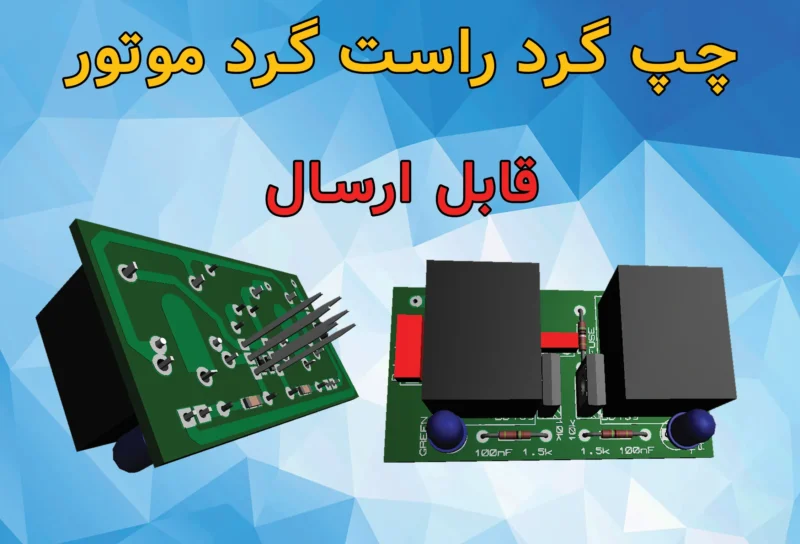

کیت چپ گرد راست گرد موتور با رله 10 آمپری (دست ساز)

۴۵۰,۰۰۰تومان

ولتاژ کار :

5 یا 12 ولت

جریان مورد نیاز :

100 میلی آمپر تا 10 آمپر

نشانگر :

دارد

1 در انبار

گزارش تخلف
توضیحات

توضیحات

کیت چپ گرد راست گرد موتور با رله 10 آمپری (دست ساز)



به احتمال زیاد برای شما هم پیش آمده که بخواهید که جهت چرخش یک موتور 8 آمپری یا بیشتر رو با آردوینو یا میکروکنترلر

کنترل کنید در این حالت بهترین گزینه برای اینکار استفاده از رله می باشد و من در این پروژه از دو عدد رله 10 آمپری استفاده

کردم پس میشه خیلی راحت فهمید که این ماژول 10 آمپر را می تواند کنترل کند.

ولی شاید برای شما سوال باشد که چرا از ترانزیستور برای اینکار استفاده نمی شود؟

خب جوابش خیلی سادست!

اگر در این مدار بخواهیم از ترانزیستور هایی قدرت و ماسفت استفاده کنیم هزینه ساخت بشدت افزایش پیدا می کند.

از طرفی هم در هنگام عبور جریان از ترانزیستور ها ، این قطعات بشدت داغ می کنن و نیاز به فن برای خنک نگه داشتن آنها هست.

بنابراین بهترین روش برای کنترل جهت چرخش موتور استفاده از رله ها می باشد.

این ماژول هم با ولتاژ 5 و هم با ولتاژ 12 کار می کند البته این بستگی به شما دارد که از چه رله ای (از نظر ولتاژ) انتخاب می کنید

اگر از رله با ولتاژ 5 ولت استفاده کنید پس برای اتصال باتری یا آداپتور به مدار هم باید از ولتاژ 5 ولت استفاده کنید و اگر از رله با

ولتاژ 12 ولت استفاده کردید باید از باتری یا آداپتور با ولتاژ 12 ولت استفاده کنید.

چپ گرد راست گرد موتور

درایور موتور با رله

همانطور که در تصویر بالا می بینید دو محل مشخص شده در تصویر محل اتصال سیم های موتور هست و از آن جایی که

از این ماژول برای جریان های زیاد استفاده می شود بنابراین تمام ترک های روی PCB را لحیم می شوند.

برای روشن کردن رله ها از ترانزیستور های نیمه قدرت BD139 استفاده کردم و برای محافظت از ترانزیستور ها ، موازی با

کویل رله از یک دیود در بایاس معکوس استفاده کردم.

برای نشان دادن روشن یا خاموش بودن رله ها از دو عدد LED سبز و قرمز استفاده کردم.

در صورتیکه می خواهید نور LED ها را افزایش دهید باید مقاومت 1.5 کیلو را تا 470 اهم کاهش دهید

برای اتصال فیوز هم با توجه به جریان مصرفی که دارید فیوز را انتخاب کنید مثلا اگر از رله 10 آمپر استفاده می کنید بهتر است

که از یک فیوز کمتر از 10 آمپر استفاده کنید تا اگر جریان عبوری از رله بیشتر از 10 آمپر شد به رله آسیبی وارد نشود

پس از ثبت سفارش ، این محصول طی 2 الی سه روز براتون از طریق پست ارسال می شود



جهت دانلود فایل اصلی همین پروژه روی اینجا کلیک (لمس) کنید

آدرس کانال تلگرام : https://t.me/persian_creative1

آدرس کانال یوتیوب : https://www.youtube.com/persiancreative
